फ़ाइल कैबिनेट कॉलम उपकरण

इन स्तंभों का उत्पादन एक सटीक प्रक्रिया है। इसके लिए उच्च स्तर के स्वचालन और सटीकता की आवश्यकता होती है। यह फ़ाइल कैबिनेट कॉलम उपकरण सपाट धातु की चादरों को मजबूत, समान प्रोफाइल में बदल देता है। यह मार्गदर्शिका उपकरण के बारे में बताती है विस्तार से. इसमें इसके उपयोग, पैरामीटर, फायदे और संपूर्ण विनिर्माण प्रक्रिया शामिल है।

विस्तृत विवरण

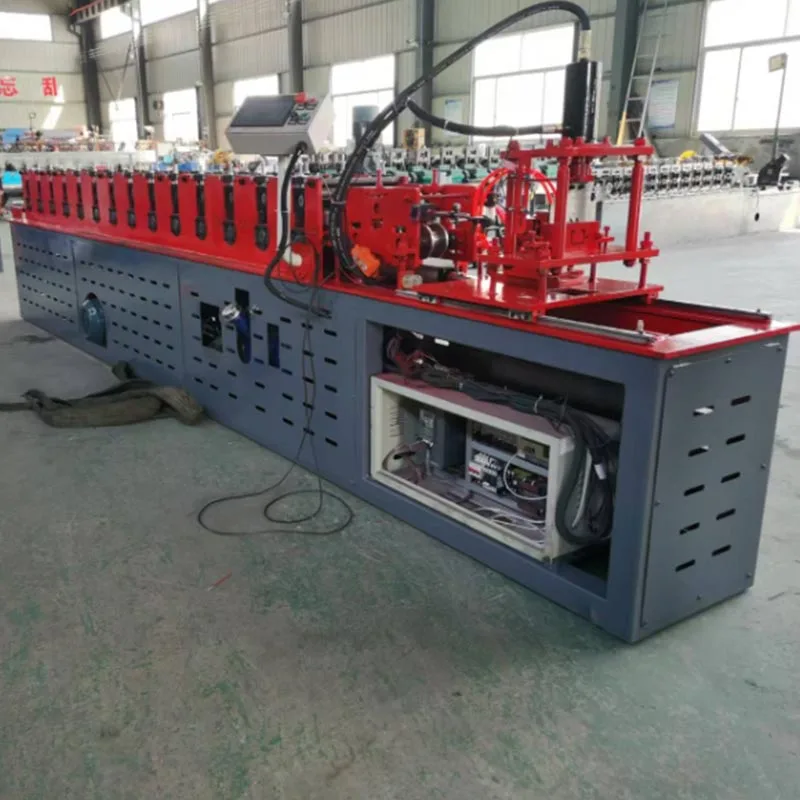

फ़ाइल कैबिनेट कॉलम उपकरण एक संपूर्ण उत्पादन प्रणाली है। यह कोई अकेली मशीन नहीं है. यह एक एकीकृत लाइन है मशीनों का. वे एक क्रम में एक साथ काम करते हैं। सिस्टम संपूर्ण निर्माण प्रक्रिया को स्वचालित करता है। यह एक से शुरू होता है स्टील का कुंडल और एक तैयार स्तंभ के साथ समाप्त होता है।

यह मशीन धातु को आकार देती है। अन्य आवश्यक इकाइयाँ रोल फॉर्मर का समर्थन करती हैं। इनमें डिकॉयलर, फीडिंग सिस्टम, पंचिंग स्टेशन और कटिंग शामिल हैं उपकरण. पूरी लाइन को एक केंद्रीय प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) द्वारा नियंत्रित किया जाता है। यह सिंक्रनाइज़ेशन सुनिश्चित करता है और परिशुद्धता.

सिस्टम के प्रमुख घटक:

डेकोइलर/अनकॉइलर: इस इकाई का कार्य शीट धातु की एक बड़ी कुंडली को पकड़ना है। यह सामग्री को भी खिलाता है उत्पादन लाइन. इनमें से कई इकाइयों में एक तनाव नियंत्रण उपकरण शामिल है। यह सुचारू और सुसंगत सुनिश्चित करता है सामग्री प्रवाह.

फीडिंग और लेवलिंग यूनिट: कॉइल से निकलने वाली धातु घुमावदार होती है। यह इकाई धातु को समतल करती है। यह किसी भी कर्ल या को हटा देता है अपूर्णताएँ यह धातु को अगले चरणों के लिए तैयार करता है। परिशुद्धता के लिए सटीक फीडिंग महत्वपूर्ण है।

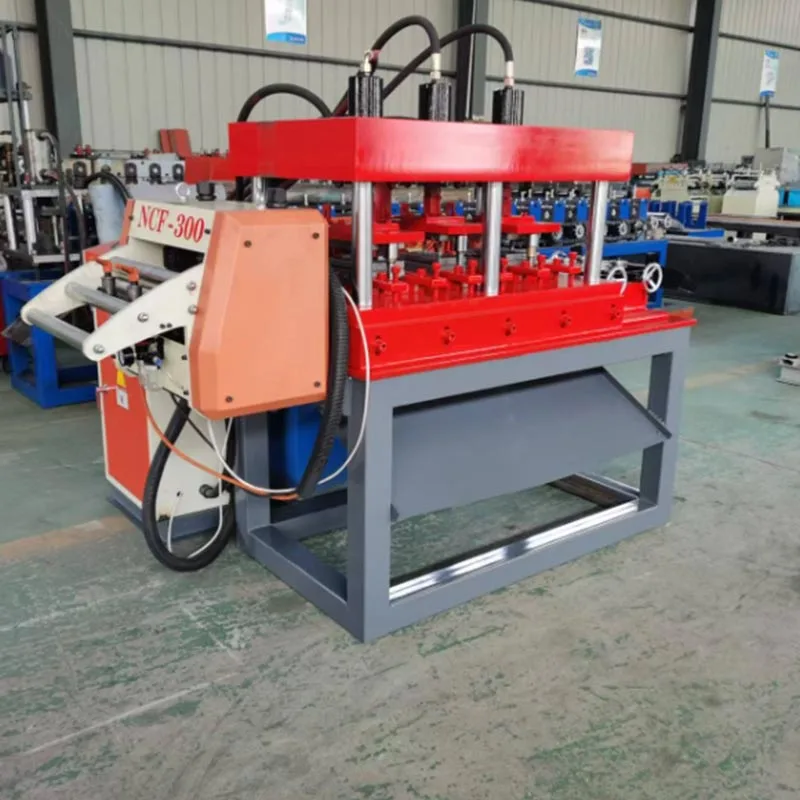

प्री-पंचिंग और नॉचिंग स्टेशन: एक हाइड्रोलिक या सर्वो पंचिंग स्टेशन आवश्यक छेद और नॉच बनाता है पेंच, ताले, या रेल। यह इसे उच्च गति और सटीकता के साथ करता है, शीट में आवश्यक पैटर्न को छिद्रित करता है धातु.

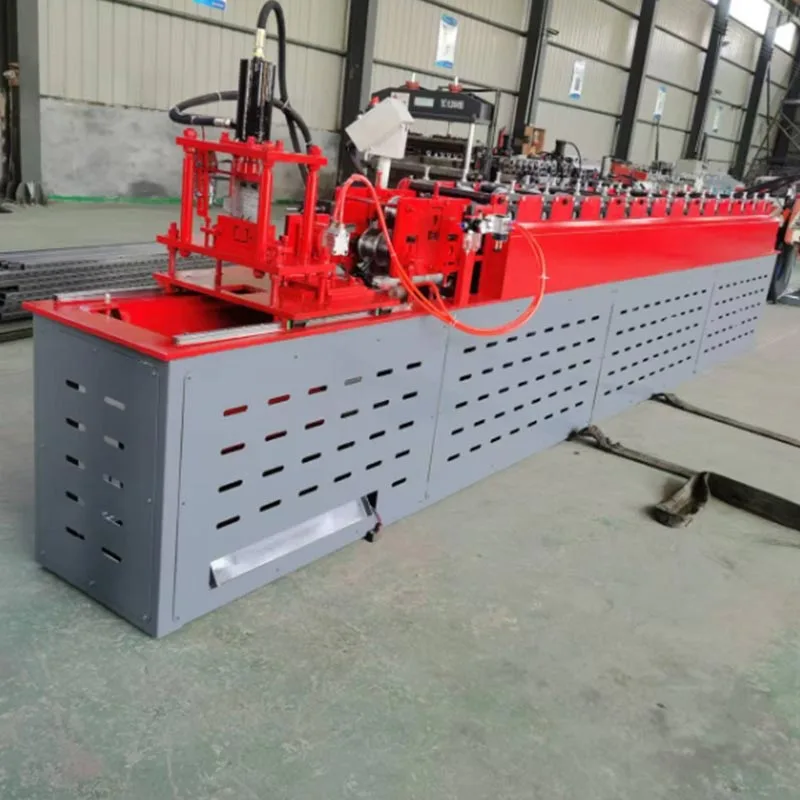

रोल बनाने की मशीन: यह उपकरण का हृदय है। यह युग्मित रोलों की एक श्रृंखला का उपयोग करता है। इन्हें कहा जाता है रोल बनाने वाले स्टैंड। प्रत्येक स्टैंड उत्तरोत्तर धातु को थोड़ा और मोड़ता है। धातु प्रत्येक स्टैंड से होकर गुजरती है। यह धीरे-धीरे कैबिनेट कॉलम का अंतिम यू-आकार या जटिल चैनल प्रोफ़ाइल लेता है। रोल्स बनाये जाते हैं उच्च ग्रेड उपकरण स्टील। वे टिकाऊ और सटीक हैं.

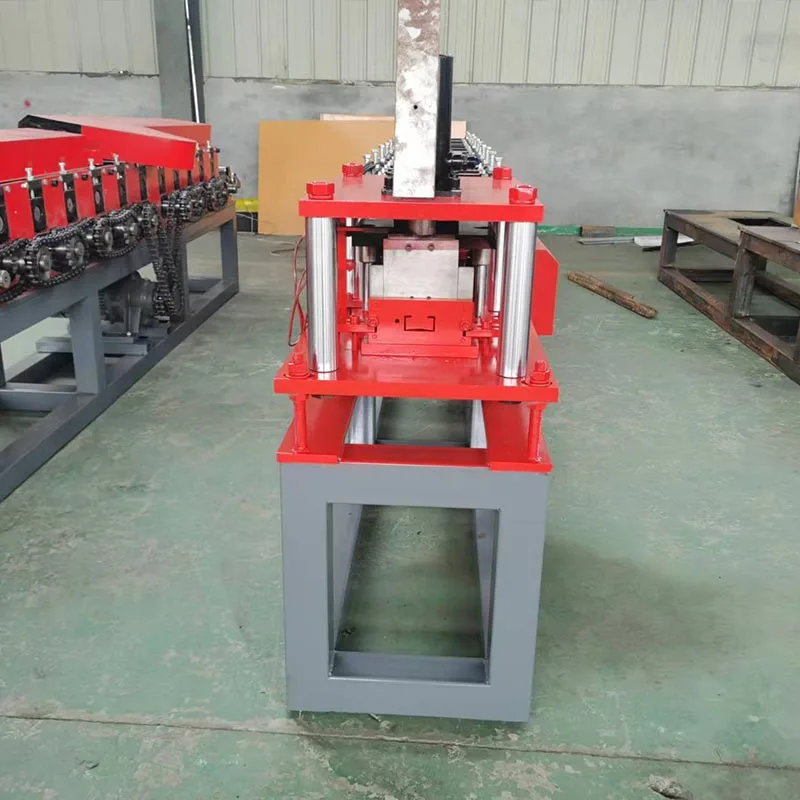

काटने की प्रणाली (पोस्ट-कट या प्री-कट): एक बार जब धातु पूरी तरह से बन जाती है, तो इसे लंबाई में काटा जाता है। यह आमतौर पर किया जाता है एक उड़ान कट-ऑफ प्रणाली के साथ। यह गठित प्रोफ़ाइल के साथ चलता है। उत्पादन लाइन चलने के दौरान यह साफ़ कटौती करता है बिना रुके. यह उच्च दक्षता की गारंटी देता है.

आउटपुट कन्वेयर और स्टेकर: एक बार जब कॉलम लाइन के अंत तक पहुंच जाते हैं, तो एक स्वचालित स्टेकर उन्हें एकत्र करता है। उन्हें साफ़-सुथरे ढेरों में व्यवस्थित करता है। यह उन्हें अगले असेंबली चरण के लिए तैयार करता है।

अनुप्रयोग और उपयोग परिदृश्य

यह फ़ाइल कैबिनेट कॉलम उपकरण विनिर्माण के लिए डिज़ाइन किया गया है। यह विशेष रूप से कार्यालय और के लिए घटकों का उत्पादन करता है भंडारण फर्नीचर.

प्राथमिक परिदृश्य:

कार्यालय फर्नीचर विनिर्माण: यह सबसे आम उपयोग है। यह के लिए कॉलम तैयार करता है पार्श्व फ़ाइल अलमारियाँ, भंडारण अलमारियाँ, और लॉकर। ये दुनिया भर के कार्यालयों में मानक उत्पाद हैं।

औद्योगिक भंडारण समाधान: कारखाने और गोदाम हेवी-ड्यूटी भंडारण अलमारियाँ का उपयोग करते हैं। इन अलमारियों की भी आवश्यकता है मजबूत धातु स्तंभ. वही उपकरण उनका उत्पादन कर सकते हैं। यह अधिक मजबूती के लिए मोटे गेज धातु को संभाल सकता है।

धातु निर्माण की दुकानें: कुछ विशिष्ट दुकानें कई उद्योगों को सेवा प्रदान करती हैं। वे इस बहुमुखी उपकरण का उपयोग करते हैं। वे विभिन्न ग्राहकों के लिए कस्टम प्रोफ़ाइल तैयार कर सकता है। यह सिर्फ फाइल कैबिनेट से परे है।

बड़े पैमाने पर उत्पादन के लिए उपकरण आवश्यक है। यह बैच उत्पादन रन के लिए भी उपयुक्त है। यह अनुमति देता है विनिर्माता बाजार की मांग पर तुरंत प्रतिक्रिया दें।

पारंपरिक पैरामीटर्स

इस फ़ाइल कैबिनेट कॉलम उपकरण के विनिर्देश अलग-अलग हो सकते हैं। ये निर्माता और उत्पाद की ज़रूरतों के अनुसार भिन्न हो सकते हैं। हालाँकि, अधिकांश प्रणालियाँ आमतौर पर मानक मापदंडों के भीतर काम करती हैं।

मुख्य तकनीकी पैरामीटर:

सामग्री प्रकार: आमतौर पर उपयोग की जाने वाली सामग्री कोल्ड-रोल्ड स्टील (एसपीसीसी), गैल्वेनाइज्ड स्टील (एसजीसीसी), या एल्यूमीनियम हैं।

सामग्री की मोटाई: आमतौर पर 1.0 मिमी से 2.0 मिमी तक धातु को संभालता है। कुछ हेवी-ड्यूटी मॉडल 3.0 मिमी तक प्रोसेस कर सकते हैं।

कॉलम प्रोफ़ाइल चौड़ाई: कॉलम की अंतिम गठित चौड़ाई। आमतौर पर 50 मिमी और 150 मिमी के बीच.

उत्पादन लाइन गति: इसे मीटर प्रति मिनट में मापा जाता है। मानक गति 10 से 25 मीटर प्रति तक होती है मिनट।उत्पादन का समय प्रोफ़ाइल की जटिलता और छिद्रण कार्यों की संख्या से निर्धारित होता है।

फॉर्मिंग स्टेशन: रोल फॉर्मिंग स्टैंड की संख्या। एक सामान्य फ़ाइल कैबिनेट कॉलम के लिए 10 से 16 स्टेशनों की आवश्यकता होती है। अधिक जटिल प्रोफाइल के लिए अधिक स्टेशनों की आवश्यकता है।

मुख्य मोटर शक्ति: रोल बनाने वाली मशीन को चलाने वाली शक्ति। यह आमतौर पर 7.5 किलोवाट से 15 किलोवाट तक होता है।

नियंत्रण प्रणाली: मानव-मशीन इंटरफ़ेस (एचएमआई) टचस्क्रीन वाला एक पीएलसी। यह आसान सेटअप और निगरानी की अनुमति देता है।

पंचिंग बल: पंचिंग स्टेशन की क्षमता। यह आमतौर पर 20 से 50 टन के बीच होता है।

प्रमुख लाभ

फायदे महत्वपूर्ण हैं. इसकी तुलना मैन्युअल कार्य या सामान्य निर्माण विधियों के उपयोग से की जाती है।

प्रमुख लाभ:

उच्च उत्पादन क्षमता: प्रणाली पूरी तरह से स्वचालित है। यह लगातार संचालित होता है. यह एक तैयार कॉलम तैयार करता है हर कुछ सेकंड में. यह गति शारीरिक श्रम से कहीं अधिक है।

असाधारण स्थिरता और गुणवत्ता: उत्पादित प्रत्येक कॉलम समान है। रोल बनाने की प्रक्रिया उत्तमता की गारंटी देती है आकार और आयामी एकरूपता, उच्च गुणवत्ता वाले अंतिम उत्पाद को सुनिश्चित करना।

कम श्रम लागत: एक या दो ऑपरेटर पूरी उत्पादन लाइन का प्रबंधन कर सकते हैं। सिस्टम भारी और को स्वचालित करता है दोहराए जाने वाले कार्य. इससे आवश्यक कार्यबल में उल्लेखनीय कमी आती है।

न्यूनतम सामग्री अपशिष्ट: प्रक्रिया अत्यधिक अनुकूलित है। छिद्रण और काटने को अधिकतम के लिए प्रोग्राम किया गया है सामग्री का उपयोग. इससे स्क्रैप कम होता है और पैसे की बचत होती है।

बढ़िया लचीलापन: इसे जल्दी से समायोजित किया जा सकता है। केवल रोल को बदलकर अलग-अलग कॉलम प्रोफाइल तैयार किए जाते हैं निर्माण उपकरण और पीएलसी कार्यक्रम। यह निर्माताओं को विभिन्न प्रकार के उत्पाद पेश करने में सक्षम बनाता है।

उन्नत श्रमिक सुरक्षा: स्वचालन से श्रमिकों को छिद्रण और काटने की आवश्यकता कम हो जाती है। यह बहुत सुरक्षा बढ़ाता है.

उत्पाद की बेहतर ताकत: रोल बनाने की प्रक्रिया मोड़ के साथ धातु को कठोर बनाती है। इसका परिणाम यह होता है कि वह भाग जो साधारण मुड़े हुए ब्रैकेट से अधिक मजबूत होता है।

विस्तृत प्रक्रिया प्रवाह

यह प्रक्रिया एक धातु कुंडल को एक तैयार स्तंभ में बदल देती है। यह पूरी तरह से स्वचालित और निर्बाध है।

चरण 1: सामग्री लोड करना

एक बड़े धातु के तार को डिकॉयलर पर लोड किया जाता है, उसके मुक्त सिरे को लेवलर में डालने से पहले।

चरण 2: चपटा करना और खिलाना

लेवलिंग मशीन धातु को समतल कर देती है। यह रोलर्स की एक श्रृंखला का उपयोग करता है। फिर एक फीडिंग तंत्र शीट को पकड़ लेता है। यह धातु को अगले स्टेशन पर स्थिर गति से आगे की ओर धकेलता है।

चरण 3: सटीक छिद्रण

पंचिंग स्टेशन में, कस्टम डाई के साथ एक हाइड्रोलिक प्रेस सभी आवश्यक छेदों और पायदानों को छिद्रित करता है। हर पद पीएलसी प्रणाली द्वारा गारंटी दी जाती है।

चरण 4: रोल बनाने की प्रक्रिया

धातु की एक सपाट शीट रोल बनाने वाली मशीन में प्रवेश करती है और रोल के कई स्टैंडों से होकर गुजरती है। प्रत्येक स्टैंड के साथ, धातु को थोड़ा और मोड़ा जाता है। यह प्रगतिशील आकार धीरे-धीरे 3डी कॉलम प्रोफ़ाइल बनाता है।

चरण 5: लंबाई में कटौती

लंबी प्रोफ़ाइल अंतिम स्टैंड से बाहर निकलती है। सबसे पहले, एक सेंसर फ्लाइंग कट-ऑफ सिस्टम को ट्रिगर करता है। कटर चिपक जाता है प्रोफाइल. सामग्री के साथ तालमेल बिठाते हुए, कटर एक साफ चौकोर कट करता है। फिर यह अपने पर रीसेट हो जाता है मूल स्थिति.

चरण 6: आउटपुट और स्टैकिंग

तैयार कॉलम आउटपुट कन्वेयर के नीचे चला जाता है। एक स्वचालित स्टेकर कॉलम एकत्र करता है। यह उन्हें गिनता है और साफ-सुथरे ढेर बनाता है। इसके बाद ऑपरेटर ढेर हटा देता है। वे अगले चरण के लिए तैयार हैं, आमतौर पर वेल्डिंग या अंतिम संयोजन.

फ़ाइल कैबिनेट कॉलम उपकरण आधुनिक औद्योगिक इंजीनियरिंग को प्रदर्शित करता है। यह मैकेनिकल डिज़ाइन के साथ पूरी तरह से मेल खाता है इलेक्ट्रॉनिक नियंत्रण. यह उपकरण कुशल फर्नीचर उत्पादन की रीढ़ है। यह उच्च गति प्रदान करता है, अत्यधिक परिशुद्धता, और उत्कृष्ट लागत-प्रभावशीलता।

इस तकनीक में निवेश करना निर्माताओं के लिए एक रणनीतिक निर्णय है। यह सीधे तौर पर उत्पादन क्षमता को बढ़ावा देता है उत्पाद की गुणवत्ता. यह बाजार की प्रतिस्पर्धात्मकता को मजबूत करता है। यह स्वचालन व्यवसायों को कुशलतापूर्वक बढ़ने की अनुमति देता है। यह उन्हें वैश्विक बाज़ार की माँग को विश्वसनीय रूप से पूरा करने में मदद मिलती है।
