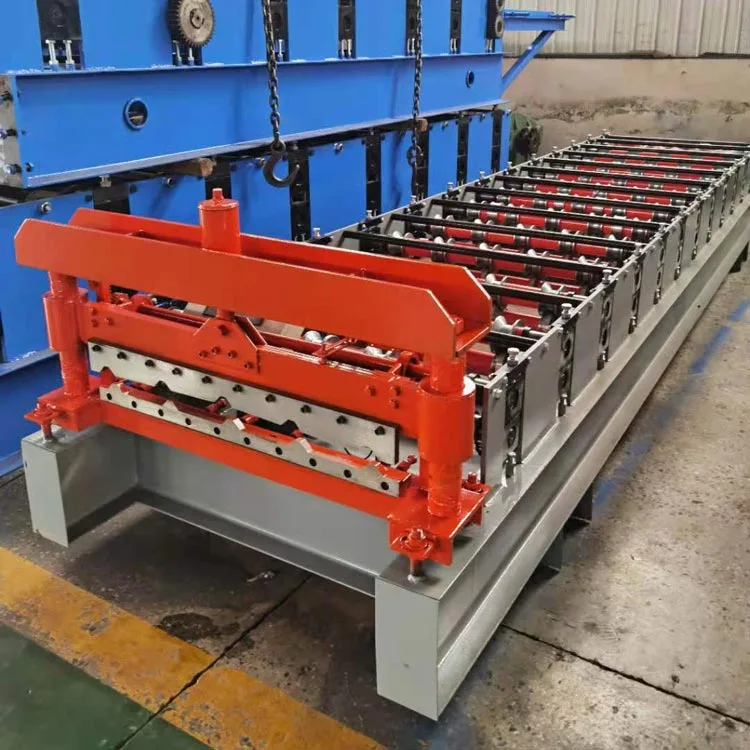

सिंगल प्लेट कलर स्टील रोल बनाने की लाइन

उत्पाद परिचय

सिंगल प्लेट कलर स्टील रोल फॉर्मिंग लाइन को प्री-पेंटेड स्टील कॉइल्स को आकार देने के लिए डिज़ाइन किया गया है। यह उन्हें कस्टम छत और दीवार पैनलों में बनाता है। यह यांत्रिक निर्माण, विद्युत नियंत्रण और हाइड्रोलिक कटिंग को जोड़ती है। सभी प्रणालियों को एक में एकीकृत किया गया है, कॉम्पैक्ट उत्पादन लाइन. यह एकीकृत, कॉम्पैक्ट डिज़ाइन सुनिश्चित करता है कि प्रत्येक तैयार शीट सटीक आयामी से मेल खाती है मानक, एक चिकनी सतह का दावा करता है, और एक सुसंगत उपस्थिति प्रदान करता है।

उत्पादन लाइन कई प्रमुख भागों से बनी है: एक डिकॉयलर, फीडिंग गाइड, रोल बनाने की प्रणाली, हाइड्रोलिक कटिंग इकाई, नियंत्रण प्रणाली और रन-आउट तालिका। इसका कोर उच्च परिशुद्धता बनाने वाले रोलर्स और एक विश्वसनीय ट्रांसमिशन को नियोजित करता है तंत्र। यह प्रणाली स्थिर, निरंतर संचालन की गारंटी देती है और इसे बिना विभिन्न प्रोफाइल के लिए आसानी से समायोजित किया जा सकता है जटिल सेटअप. इसका लचीलापन इसे बड़े पैमाने की परियोजनाओं और कस्टम विनिर्माण दोनों के लिए उपयुक्त बनाता है।

कार्य और अनुप्रयोग

सिंगल प्लेट कलर स्टील रोल फॉर्मिंग लाइन कई उद्योगों में व्यापक रूप से लागू होती है:

भवन और निर्माण क्षेत्र में, इस मशीन का उपयोग छत जैसे आवश्यक घटकों के उत्पादन के लिए किया जाता है चादरें, दीवार पर चढ़ने वाले पैनल और छत के बोर्ड। यह विभिन्न प्रकार के सजावटी पहलू बनाने के लिए भी आदर्श है संरचनाएँ, जिनमें औद्योगिक संयंत्र, गोदाम और वाणिज्यिक भवन शामिल हैं।

आवासीय आवास: हल्के स्टील संरचनाओं, गैरेज और पूर्वनिर्मित घरों के लिए आदर्श।

बुनियादी ढांचा परियोजनाएं: हवाई अड्डों, रेलवे स्टेशनों, प्रदर्शनी केंद्रों और स्टेडियम की छत के लिए उपयुक्त।

कृषि सुविधाएं: खलिहान, शेड और कोल्ड स्टोरेज भवनों में पैनलों की आवश्यकता होती है।

इस उत्पाद के क्या फायदे और विशेषताएं हैं?

उच्च परिशुद्धता निर्माण

प्रत्येक रोलर और शाफ्ट सख्त सहनशीलता नियंत्रण के साथ सीएनसी-मशीनीकृत है। परिणाम सटीक गठन और चिकना है खरोंच के बिना सतह की गुणवत्ता।

टिकाऊ संरचना

मशीन बॉडी का निर्माण उच्च श्रेणी के स्टील से किया गया है। इसके वेल्ड असाधारण रूप से मजबूत हैं, जो प्रभावी ढंग से काम करते हैं विरूपण को रोकता है. रोलर्स उच्च शक्ति वाले स्टील से बने होते हैं, जैसे Cr12 या GCr15। वे गर्मी से गुजरते हैं दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए उपचार।

सरल ऑपरेशन

सिस्टम टच स्क्रीन के साथ पीएलसी नियंत्रण का उपयोग करता है। ऑपरेटर बस कटिंग पैरामीटर दर्ज करते हैं। फिर मशीन स्वचालित रूप से बनाने और काटने का काम संभालता है, जिससे मैन्युअल काम बहुत कम हो जाता है।

कम शोर और स्थिर प्रदर्शन

सिंगल प्लेट कलर स्टील रोल फॉर्मिंग लाइन एक चेन या गियरबॉक्स ट्रांसमिशन का उपयोग करती है। यह डिज़ाइन सुचारूता सुनिश्चित करता है गति और कंपन को कम करता है। इसके अतिरिक्त, सभी बीयरिंग और चलने वाले हिस्से सटीक रूप से संरेखित हैं। वह संरेखण उत्पादन के दौरान कम शोर वाले संचालन को बनाए रखता है।

हाइड्रोलिक कटिंग सिस्टम

हाइड्रोलिक कटिंग डिवाइस साफ और सटीक कट प्रदान करता है। यह शीट के किनारों की किसी भी विकृति को रोकता है। द ब्लेड उच्च गुणवत्ता वाले मोल्ड स्टील से निर्मित होते हैं, जो उनकी सेवा जीवन को महत्वपूर्ण रूप से बढ़ाता है।

ऊर्जा दक्षता

हमारा अनुकूलित ड्राइव सिस्टम बिजली की खपत में कटौती करता है, और उन्नत एल्गोरिदम निष्क्रिय संचालन को कम करता है। इससे सीधे तौर पर बचत होती है आपकी ऊर्जा और रखरखाव खर्च पर।

आसान रखरखाव

इसकी मॉड्यूलर संरचना पार्ट रिप्लेसमेंट और सिस्टम समायोजन दोनों को सरल बनाती है। उसी समय, नियमित स्नेहन और रखरखाव बिना डिसएसेम्बली के आसानी से किया जा सकता है।

तकनीकी मापदंड

आइटम विवरण

सामग्री प्रकार रंग लेपित स्टील, गैल्वेनाइज्ड स्टील, एल्यूमीनियम-जस्ता प्लेट
सामग्री की मोटाई 0.3 - 0.8 मिमी
सामग्री की चौड़ाई 1000 - 1250 मिमी (अनुकूलन योग्य)
गठन की गति 10 - 20 मीटर/मिनट
रोलर स्टेशन 13 - 20 समूह (प्रोफ़ाइल के आधार पर)
रोलर सामग्री हार्ड क्रोम प्लेटिंग के साथ उच्च ग्रेड स्टील (Cr12 / GCr15)।
शाफ्ट व्यास 70 - 80 मिमी
मुख्य मोटर पावर 5.5 - 7.5 किलोवाट
हाइड्रोलिक कटिंग पावर 4 किलोवाट
टच स्क्रीन के साथ नियंत्रण प्रणाली पीएलसी (डेल्टा/सीमेंस/श्नाइडर वैकल्पिक)
कटिंग प्रकार हाइड्रोलिक पोस्ट-कटिंग, स्वचालित लंबाई नियंत्रण
आयाम (L×W×H) लगभग। 8.5 मीटर × 1.6 मीटर × 1.5 मीटर
कुल वजन लगभग 5.5 टन
वोल्टेज 380 वी, 50 हर्ट्ज, 3-चरण (अनुकूलित उपलब्ध)

उत्पाद विवरण

1. डेकोइलर

सिस्टम में एक मैनुअल या हाइड्रोलिक डिकॉयलर का उपयोग किया जाता है। यह स्टील शीट को पकड़ता और खोलता है। यह एक स्थिरता प्रदान करता है ऑपरेशन के दौरान कॉइल को पोषण और क्षति से बचाता है।

2. भोजन एवं मार्गदर्शन प्रणाली

यह सुनिश्चित करने के लिए कि सामग्री रोलर्स में सही ढंग से प्रवेश करती है, एक सटीक संरेखण उपकरण से सुसज्जित है। समायोज्य पक्ष गाइड शीट विचलन को रोकते हैं, फॉर्मिंग सटीकता में सुधार करते हैं।

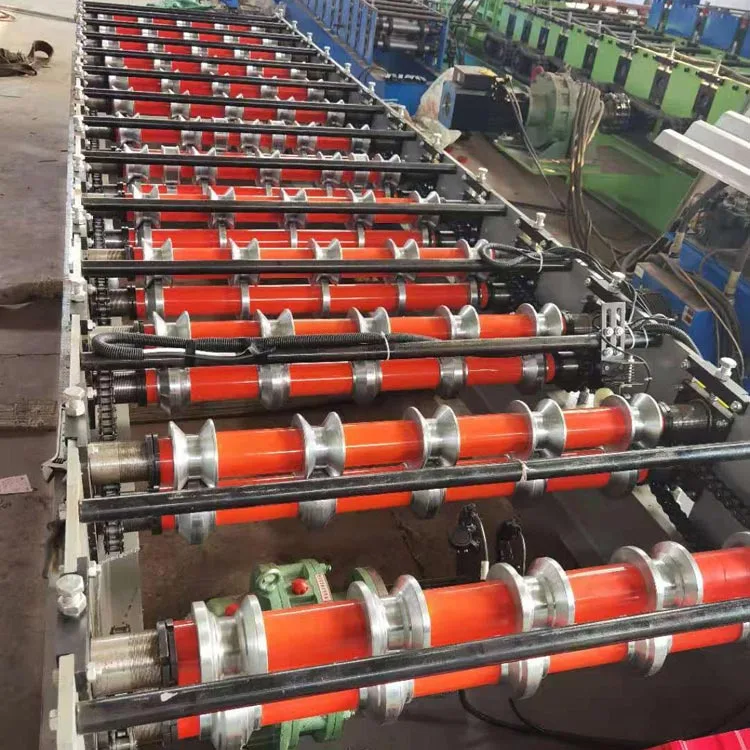

3. रोल बनाने की प्रणाली

सिंगल प्लेट कलर स्टील रोल फॉर्मिंग लाइन का दिल इसकी रोल बनाने वाली प्रणाली है। यह प्रक्रिया चरणबद्ध तरीके से की जाती है अंतिम प्रोफ़ाइल बनाने के लिए चरणबद्ध तरीके से. प्रत्येक स्टेशन अगले स्टेशन के साथ पूरी तरह से संरेखित है। वे एक समान दबाव बनाए रखते हैं भर में. यह किसी भी विकृति से मुक्त, एक आदर्श उत्पाद सुनिश्चित करता है।

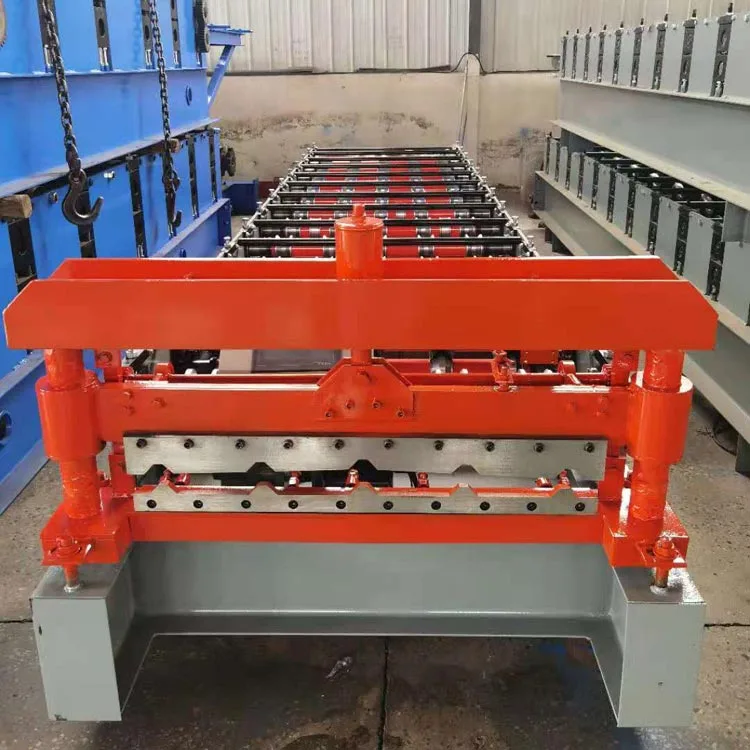

4. हाइड्रोलिक कटिंग यूनिट

बनाने के बाद, पैनल स्वचालित रूप से पूर्व निर्धारित लंबाई में कट जाते हैं। हाइड्रोलिक ब्लेड तेजी से चलता है और सटीक रूप से, एक साफ़ बढ़त सुनिश्चित करना। दीर्घकालिक स्थिरता की गारंटी के लिए कटिंग फ्रेम ठोस स्टील से बना है।

5. नियंत्रण प्रणाली

ऑपरेटर लंबाई, मात्रा और कटिंग विलंब जैसे प्रमुख पैरामीटर सेट करने के लिए सहज पीएलसी टच स्क्रीन का उपयोग करते हैं।

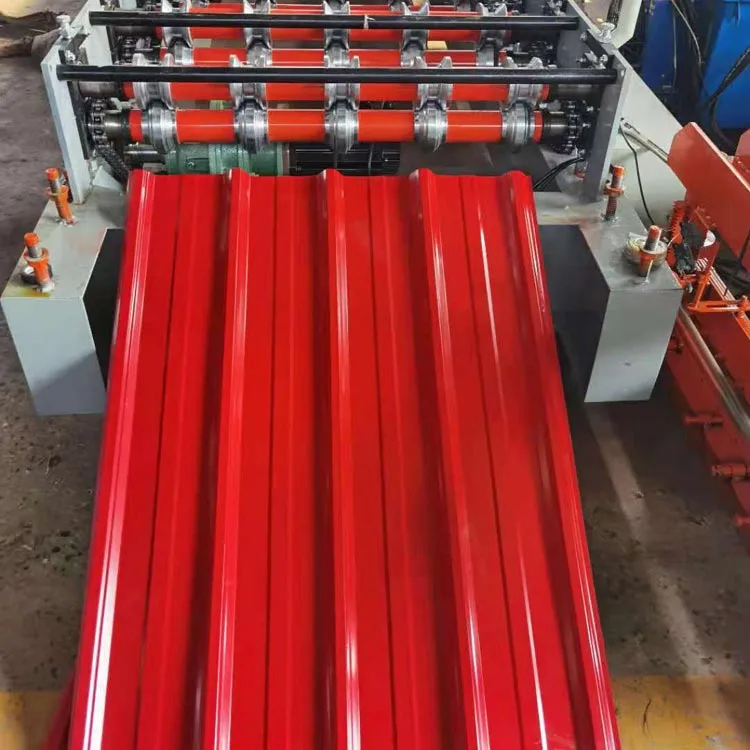

6. आउटपुट तालिका

तैयार पैनल पैकिंग के लिए तैयार, रन-आउट टेबल पर सरकते हैं। उपचारित सतह उन्हें खरोंचों से बचाती है और झुकना.

प्रदर्शन और गुणवत्ता आश्वासन

हम प्रत्येक इकाई को डिलीवरी-पूर्व कठोर परीक्षणों से गुजारते हैं। सबसे पहले, प्रत्येक मशीन परिशुद्धता निरीक्षण और हाइड्रोलिक जांच सहित परीक्षणों की एक श्रृंखला से गुजरती है। फिर हमारे तकनीशियन स्थिर प्रदर्शन के लिए सभी विद्युत प्रणालियों को कैलिब्रेट करते हैं। वे यह भी सुनिश्चित करते हैं कि सभी चलने वाले हिस्से पूरी तरह से चिकनाईयुक्त हों। प्रत्येक मशीन को शिपमेंट से पहले अंतरराष्ट्रीय मानकों को पूरा करने के लिए प्रमाणित किया जाता है। हम आपकी विशिष्ट आवश्यकताओं के अनुसार उपकरण भी तैयार कर सकते हैं।

पैकेजिंग और डिलिवरी

प्रत्येक मशीन सख्त प्री-शिपमेंट परीक्षण से गुजरती है। इसमें सटीकता जांच और हाइड्रोलिक सिस्टम बनाना शामिल है निरीक्षण. सभी विद्युत और नियंत्रण प्रणालियाँ अंशांकित हैं। यह स्थिर संचालन सुनिश्चित करता है। यांत्रिक भाग हैं चिकनाईयुक्त और इष्टतम स्थिति में समायोजित। प्रत्येक उत्पाद अंतरराष्ट्रीय मानकों को पूरा करता है। हम अनुकूलन भी प्रदान करते हैं आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए।

बिक्री के बाद सेवा

हम पूर्ण तकनीकी सहायता प्रदान करते हैं. इसमें इंस्टॉलेशन मार्गदर्शन और ऑपरेटर प्रशिक्षण शामिल है। आपको भी मिलेगा आजीवन रखरखाव परामर्श। हम सहायता के लिए इंजीनियरों को विदेश भेजने के लिए तैयार हैं। दीर्घकालिक ग्राहकों को अतिरिक्त प्राप्त होता है लागत मूल्य पर पार्ट्स। तत्काल सहायता के लिए, हमारी ऑनलाइन सेवा किसी भी समस्या का त्वरित समाधान प्रदान करती है।

सिंगल प्लेट कलर स्टील रोल फॉर्मिंग लाइन एक भरोसेमंद और कुशल समाधान है। इसके लिए डिज़ाइन किया गया है छत और दीवार पैनलों के निर्माता। इसकी तकनीक विश्वसनीय नियंत्रण और मजबूत संरचना सुनिश्चित करती है। यह संयोजन लगातार प्रदर्शन और उच्च गुणवत्ता वाले उत्पाद प्रदान करता है। मशीन लागत प्रभावी और अनुकूलनीय है। यह छोटी कार्यशालाओं और बड़ी उत्पादन लाइनों में समान रूप से फिट बैठता है। टिकाऊ, कुशल और की तलाश करने वाले व्यवसायों के लिए रखरखाव में आसान उपकरण, यह आधुनिक निर्माण के लिए आदर्श विकल्प है।
