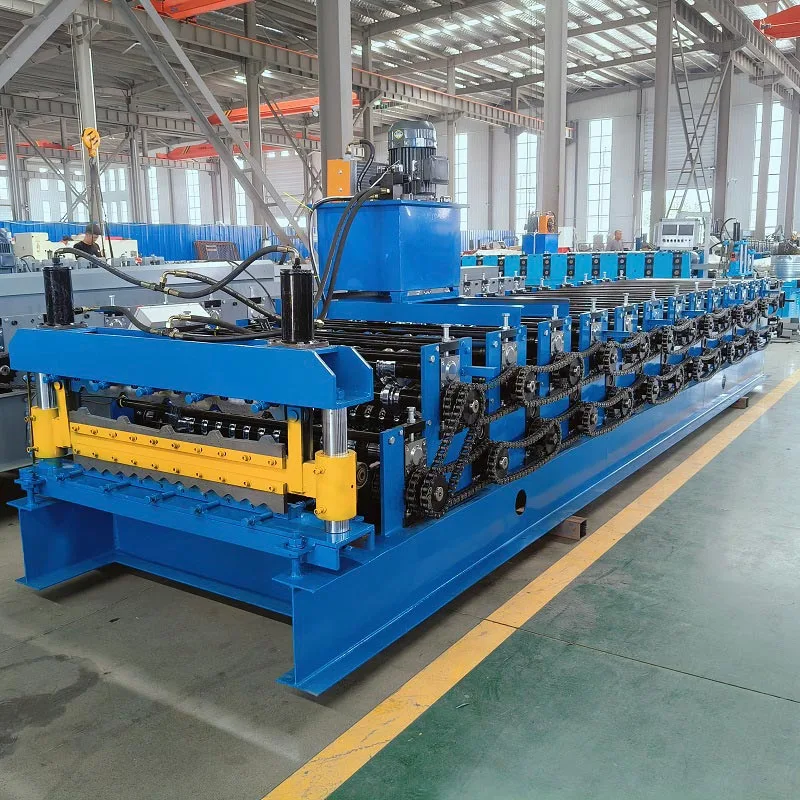

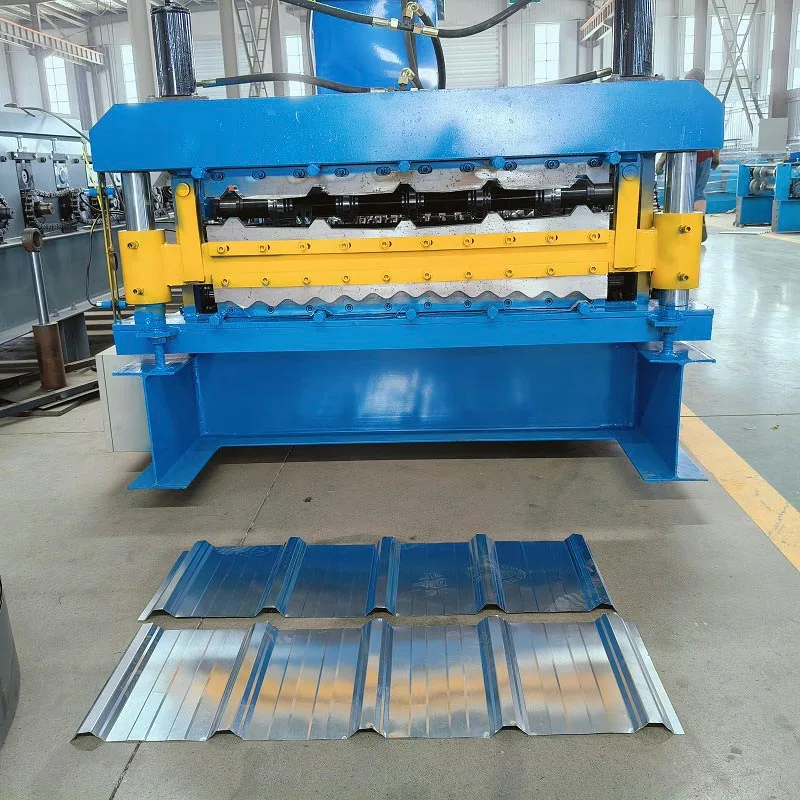

हाई स्पीड रूफ पैनल रोल बनाने की मशीन

"हाई-स्पीड" शब्द इसकी प्रमुख विशेषता है। ये हाई स्पीड रूफ पैनल रोल बनाने वाली मशीनें अधिकतम के लिए बनाई गई हैं उत्पादन दक्षता. उनकी लाइन गति मानक रोल फॉर्मर्स की तुलना में बहुत अधिक है। गति अक्सर 100 मीटर से अधिक होती है प्रति मिनट. यह उन्हें बड़े पैमाने पर निर्माण के लिए आवश्यक बनाता है। धातु निर्माण निर्माता और पैनल निर्माता भी उन पर भरोसा करो. उन्हें लगातार आउटपुट, बेहतर गुणवत्ता और तेजी से बदलाव की आवश्यकता होती है। इससे कसकर मिलने में मदद मिलती है अनुसूचियाँ और उच्च मांग.

यह मशीन कैसे काम करती है?

यह हाई स्पीड रूफ पैनल रोल बनाने की मशीन एक जटिल प्रणाली है। यह मैकेनिकल, इलेक्ट्रिकल और को एकीकृत करता है हाइड्रोलिक/वायवीय भाग। इसके संचालन को प्रमुख चरणों में विभाजित किया जा सकता है।

ए. खोलना और खिलाना

यह प्रक्रिया डिकॉयलर से शुरू होती है। इसमें एक बड़ी, भारी धातु की कुंडल होती है। एक स्वचालित फीडिंग तंत्र सीधा हो जाता है चादर. फिर यह इसे रोल बनाने वाले अनुभाग में आसानी से फीड करता है। उन्नत प्रणालियों में डबल डिकॉयलर होते हैं। यह नॉन-स्टॉप उत्पादन की अनुमति देता है। मशीन को रोके बिना एक नया कॉइल लोड किया जा सकता है और पुराने कॉइल को वेल्ड किया जा सकता है।

बी. प्री-पंचिंग और नॉचिंग (वैकल्पिक लेकिन सामान्य)

कई हाई-स्पीड मशीनों में सर्वो-नियंत्रित पंचिंग स्टेशन शामिल होता है। यह गठन प्रक्रिया से पहले होता है. द इकाई छेद कर सकती है, लूवर्स बना सकती है, या पायदान बना सकती है। सर्वो-संचालित तकनीक अत्यधिक सटीकता सुनिश्चित करती है। यह पैनल की लंबाई के साथ पंच स्थानों को सिंक्रनाइज़ करता है। यह पेंच छेद या वेंटिलेशन उद्घाटन के लिए महत्वपूर्ण है।

सी. रोल बनाने की प्रक्रिया - मूल

यह मशीन का दिल है. इसमें स्टैंडों की एक श्रृंखला है। प्रत्येक स्टैंड में कठोर स्टील रोलर्स का एक सेट होता है। प्रत्येक स्टैंड आकार देने का एक छोटा, वृद्धिशील हिस्सा करता है।

स्टेशन: एक जटिल प्रोफ़ाइल के लिए एक विशिष्ट मशीन में 15 से 25 स्टेशन हो सकते हैं। पहले कुछ स्टेशन सौम्य बनाते हैं, प्रारंभिक मोड़. बाद के स्टेशन धीरे-धीरे आकार को गहरा और परिष्कृत करते हैं।

रोलर्स: रोलर्स को एक विशिष्ट पैनल प्रोफ़ाइल के लिए कस्टम-डिज़ाइन किया गया है। वे सीएनसी-मशीनीकृत हैं। वे से बने हैं कठोर स्टील, जैसे D2 या Cr12MoV। यह उच्च कठोरता और पहनने के प्रतिरोध को सुनिश्चित करता है। यह लंबे जीवन की गारंटी देता है और लगातार गुणवत्ता.

शाफ्ट और हाउसिंग: शाफ्ट और हाउसिंग मजबूत और कठोर हैं। उन्हें ऊंचाई पर उत्पन्न उच्च बलों का सामना करना होगा गति. यह विक्षेपण को रोकता है और उत्पाद की आयामी सटीकता सुनिश्चित करता है।

डी. काटना और नियंत्रण प्रणाली

पैनल पूरी तरह से बनने के बाद, यह कटिंग स्टेशन पर चला जाता है।

फ्लाइंग कट-ऑफ: हाई-स्पीड ऑपरेशन के लिए यह एक महत्वपूर्ण विशेषता है। कटिंग इकाई इसके साथ समकालिक रूप से चलती है अग्रिम पैनल. यह पूर्व निर्धारित लंबाई पर साफ, गड़गड़ाहट रहित कट बनाता है। भौतिक प्रवाह नहीं रुकता. के बाद कट करने पर, इकाई तेजी से अपनी आरंभिक स्थिति में लौट आती है।

पीएलसी और एचएमआई: एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) पूरी प्रक्रिया को नियंत्रित करता है। एक ऑपरेटर a पर पैरामीटर इनपुट करता है उपयोगकर्ता के अनुकूल टचस्क्रीन (एचएमआई)। पीएलसी डिकॉयलर, प्री-पंचिंग, रोल फॉर्मिंग ड्राइव और फ्लाइंग को सिंक्रोनाइज़ करता है कट-ऑफ. यह नैदानिक ​​जानकारी और उत्पादन डेटा भी प्रदान करता है।

ई. आउटपुट हैंडलिंग

एक स्वचालित स्टैकिंग प्रणाली तैयार पैनलों को इकट्ठा करती है, उन्हें पैकेजिंग के लिए साफ-सुथरे स्टैक में व्यवस्थित करती है शिपिंग. यह सब मैन्युअल हैंडलिंग को कम करता है और सतह के नुकसान के जोखिम को कम करता है।

अनुप्रयोग परिदृश्य

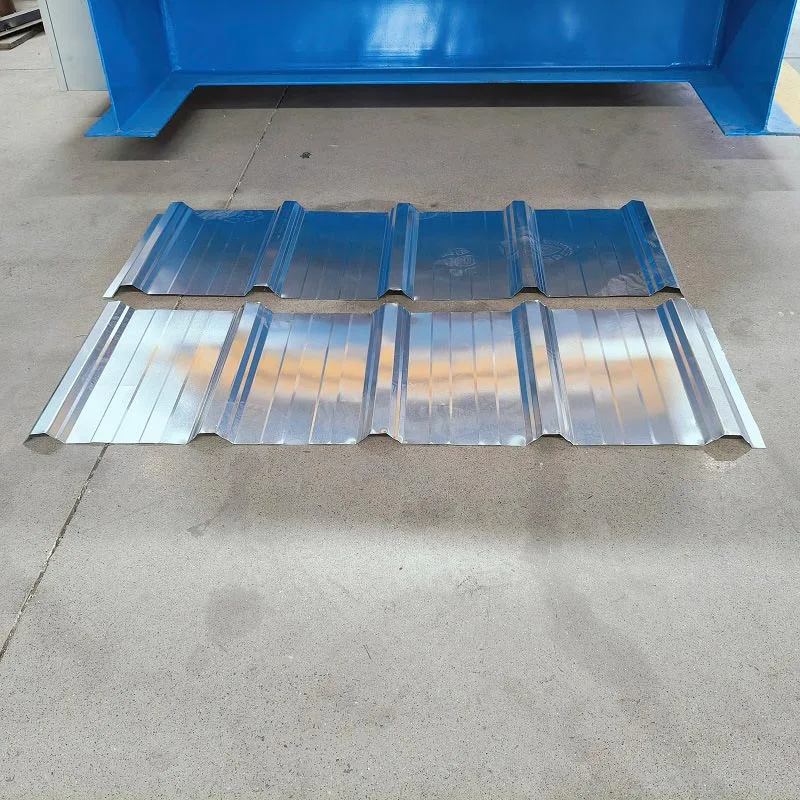

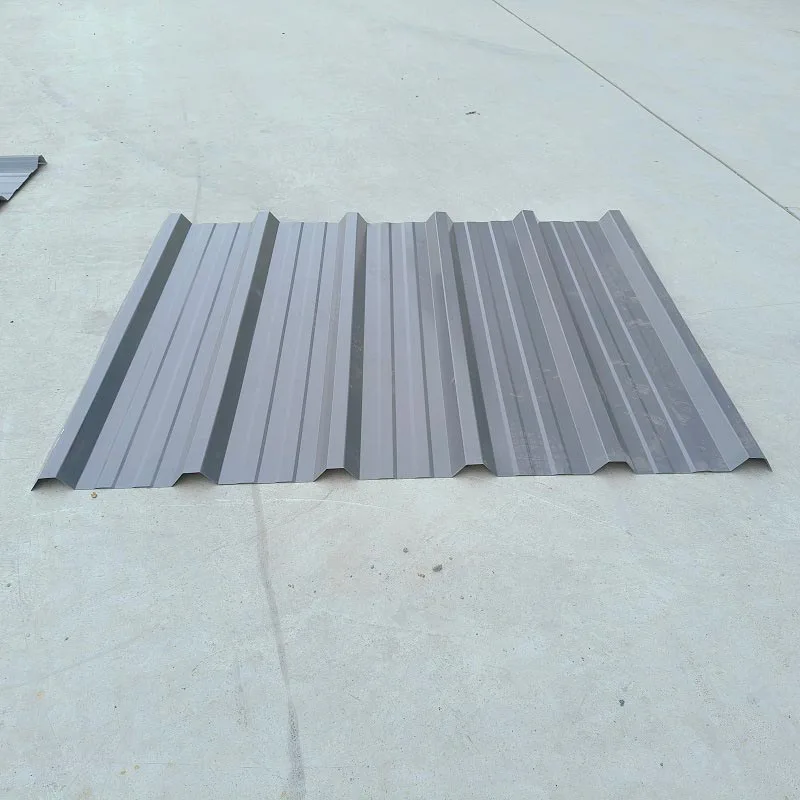

बड़े पैमाने पर निर्माण: ये हाई स्पीड रूफ पैनल रोल बनाने वाली मशीनें छत और साइडिंग पैनल का उत्पादन करती हैं। ये पैनलों का उपयोग गोदामों, कारखानों और शॉपिंग मॉल में किया जाता है।

पूर्वनिर्मित धातु भवन: कंपनियां अपने मालिकाना पैनल प्रोफाइल को कुशलतापूर्वक तैयार करने के लिए उनका उपयोग करती हैं।

कोल्ड स्टोरेज पैनल: वे धातु की खाल बनाते हैं जो इंसुलेटिंग फोम कोर से जुड़े होते हैं।

स्टैंडिंग सीम रूफ (एसएसआर) सिस्टम: वे वास्तुशिल्प डिजाइनों के लिए उच्च-अखंडता पैनल का उत्पादन करते हैं, जो उनके लिए जाने जाते हैं दीर्घायु और मौसमरोधी प्रदर्शन।

सौर पैनल माउंटिंग संरचनाएं: वे बड़े पैमाने पर सौर ऊर्जा के लिए लंबी, कस्टम-आकार की रेल और ब्रैकेट का उत्पादन करते हैं खेत.

मुख्य पैरामीटर

प्रमुख लाभ

असाधारण उत्पादन क्षमता

ये हाई स्पीड रूफ पैनल रोल बनाने वाली मशीनें बहुत तेज गति से चलती हैं। वे प्रति घंटे अधिक पैनल तैयार करते हैं। यह प्रत्येक इकाई के लिए श्रम लागत कम हो जाती है। यह निर्माताओं को बड़े ऑर्डर जल्दी पूरा करने की भी अनुमति देता है।

बेहतर संगति और गुणवत्ता

यह प्रक्रिया पूरी तरह से स्वचालित और सटीक है। यह मानवीय त्रुटि को दूर करता है। प्रत्येक पैनल के आयाम और आकार समान हैं। यह स्थापना के दौरान एकदम सही फिट और उच्च गुणवत्ता वाली फिनिश सुनिश्चित करता है।

सामग्री दक्षता और कम अपशिष्ट

रोल बनाने की प्रक्रिया बहुत कुशल है. यह बहुत कम स्क्रैप बनाता है. अपशिष्ट केवल कुंडल सिरों से आता है और छिद्रित छेद. सटीक लंबाई नियंत्रण भी अतिउत्पादन को रोकता है।

परिचालन लचीलापन

त्वरित-परिवर्तन रोल सिस्टम तेज़ प्रोफ़ाइल समायोजन की अनुमति देते हैं। इससे एक उत्पादन लाइन अलग-अलग पैनल बना सकती है प्रकार. पीएलसी विभिन्न उत्पादों के लिए अनगिनत व्यंजनों को संग्रहीत कर सकता है।

श्रम निर्भरता में कमी

यह प्रणाली प्रारंभ से अंत तक अत्यधिक स्वचालित है। अक्सर, केवल एक ऑपरेटर ही पूरी लाइन चला सकता है। यह कार्यबल आवंटन का अनुकूलन करता है।

बढ़ी हुई सुरक्षा

मशीनों में सुरक्षा गार्ड और आपातकालीन स्टॉप हैं। स्वचालित प्रक्रियाएँ कम हो जाती हैं चलती भागों के साथ ऑपरेटर का संपर्क। इससे कार्य का अधिक सुरक्षित वातावरण तैयार होता है।

महत्वपूर्ण डिज़ाइन और विनिर्माण विवरण

हाई स्पीड रूफ पैनल रोल बनाने वाली मशीन की श्रेष्ठता इसके निर्माण विवरण से आती है।

गियरबॉक्स डिज़ाइन

हाई-स्पीड मशीनें अक्सर एक केंद्रीय मोटर का उपयोग करती हैं। यह हेवी-ड्यूटी गियरबॉक्स से कनेक्ट होता है। यह गियरबॉक्स सभी को चलाता है स्टेशन बनाना। यह डिज़ाइन सही सिंक्रनाइज़ेशन सुनिश्चित करता है। यह उच्च गति पर फिसलन और "बकबक" को रोकता है। प्रोफ़ाइल सटीकता और सतह फिनिश के लिए यह महत्वपूर्ण है।

दस्ता व्यास और कठोरता

फॉर्मिंग शाफ्ट मानक मशीनों की तुलना में बहुत बड़े होते हैं। इनका व्यास प्रायः 80 मिमी या इससे अधिक होता है। यह बढ़िया है कठोरता उच्च भार के तहत झुकने से रोकती है। यह सुनिश्चित करता है कि पैनल प्रोफ़ाइल अपनी पूरी चौड़ाई में सुसंगत है।

परिशुद्धता रोलर्स

बनाने वाले रोलर्स बहुत कठोर होते हैं। इन्हें पीसकर दर्पण जैसी फिनिश देने के लिए पॉलिश भी किया जाता है। यह उच्च गुणवत्ता वाली सतह पैनल पर खरोंच को रोकता है। यह एक दोषरहित, बाज़ार के लिए तैयार उपस्थिति सुनिश्चित करता है।

मजबूत आधार फ़्रेम

पूरी मशीन एक भारी, प्रबलित आधार पर टिकी हुई है। यह फ्रेम मोटी स्टील प्लेटों से बनाया गया है। इसका द्रव्यमान नम हो जाता है कंपन. उच्च गति पर स्थिर, सुचारू संचालन के लिए यह आवश्यक है।

उन्नत नियंत्रण प्रणाली

नियंत्रण प्रणाली बुनियादी कार्यों से कहीं अधिक कार्य करती है। यह स्वचालित रूप से दोषों का निदान कर सकता है। यह उत्पादन डेटा की रिपोर्ट करता है और डाउनटाइम को ट्रैक करता है। यह फ़ैक्टरी-व्यापी एकीकरण के लिए नेटवर्क कनेक्टिविटी भी प्रदान करता है।

स्नेहन प्रणाली

कई हाई-स्पीड मशीनों में स्वचालित स्नेहन होता है। यह प्रणाली लगातार निर्माण स्टेशनों को तेल देती रहती है। यह कम हो जाता है रखरखाव डाउनटाइम और घटकों का जीवन बढ़ाता है।
