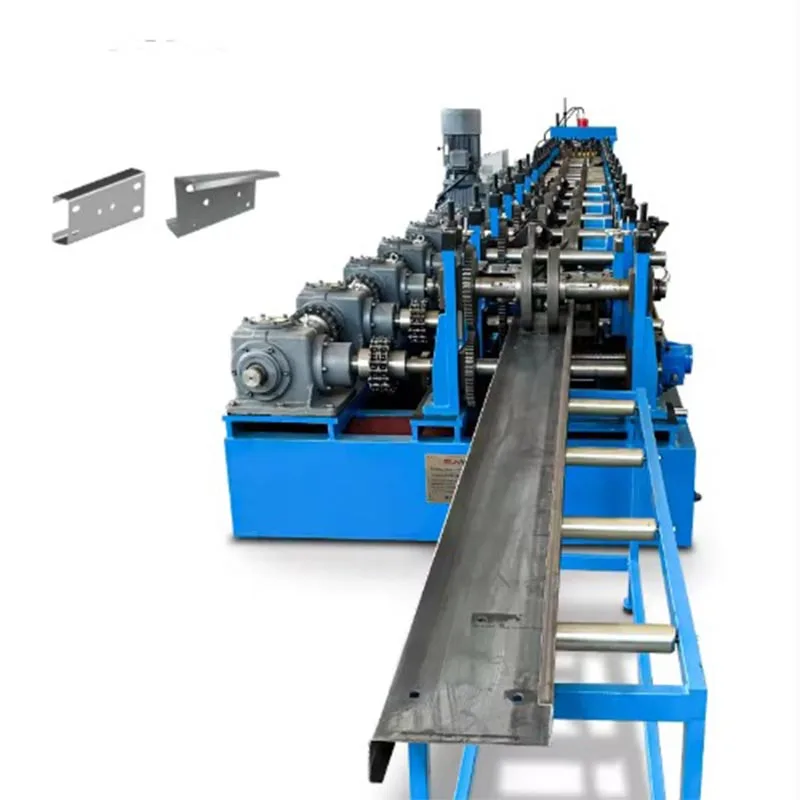

कैसेट प्रकार सिग्मा शहतीर रोल बनाने की मशीन

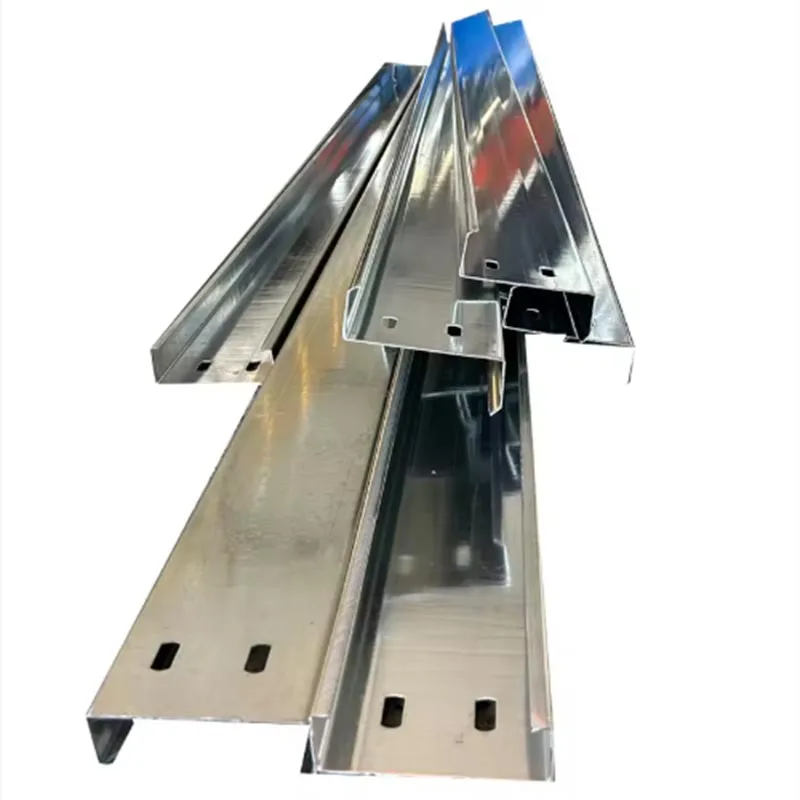

शहतीर स्टील की एक ही पट्टी से बनता है। यह कोल्ड रोल्ड है एक विशिष्ट, बंद आकार में। यह आकार एक कैसेट या एक संकीर्ण उद्घाटन वाले बॉक्स अनुभाग जैसा दिखता है। यह डिज़ाइन असाधारण संरचनात्मक मजबूती और बहुमुखी प्रतिभा प्रदान करता है। "सिग्मा" नाम शहतीर की प्रोफ़ाइल से आता है। यह ग्रीक अक्षर सिग्मा (Σ) के समान दिखता है। यह प्रोफ़ाइल ज्ञात है इसकी उच्च भार वहन क्षमता के लिए। यह मजबूत बिल्डिंग फ्रेम के लिए एक पसंदीदा विकल्प है।

यह कैसेट प्रकार सिग्मा पर्लिन रोल बनाने की मशीन पूरी बनाने की प्रक्रिया को स्वचालित करती है। यह एक सपाट कुंडल को बदल देता है एक तैयार, उच्च शक्ति वाली शहतीर में स्टील। यह प्रक्रिया तेज़, सटीक और कुशल है। यह आधुनिकता की आधारशिला है धातु निर्माण कार्यशालाएँ।

मुख्य विशेषताएं और मानक पैरामीटर

संरचना कठोर और मजबूत है. यह दीर्घकालिक परिचालन सटीकता की गारंटी देता है।

रोल बनाने वाले स्टेशन:

इन कैसेट प्रकार सिग्मा पर्लिन रोल बनाने वाली मशीनों में 18 से 24 फॉर्मिंग स्टेशन होते हैं। अधिक स्टेशनों के साथ, बनाने की प्रक्रिया आसान हो जाती है. यह और भी सटीक हो जाता है. इससे अधिक परिशुद्धता भी प्राप्त होती है। इसका परिणाम यह होता है कम अवशिष्ट तनाव वाला उच्च गुणवत्ता वाला उत्पाद।

प्रत्येक स्टेशन कठोर मिश्र धातु इस्पात रोल से सुसज्जित है। रोल को धीरे-धीरे आकार देने के लिए सटीक रूप से मशीनीकृत किया जाता है धातु.

"कैसेट" डिज़ाइन में अक्सर प्री-पंचिंग इकाई शामिल होती है। यह इकाई अपने सामने की सपाट स्टील पट्टी में छेद करती है बनता है. ये छेद निर्माण के दौरान बोल्ट और स्क्रू के लिए हैं।

ड्राइव सिस्टम:

एक शक्तिशाली मोटर मशीन को चलाती है। सामान्य बिजली विकल्प 15HP, 20HP, या 30HP हैं। चुनाव इस पर निर्भर करता है सामग्री की मोटाई और उत्पादन की गति।

एक गियरबॉक्स सभी निर्माण स्टेशनों को एक साथ बिजली पहुंचाता है। यह पूर्ण समन्वयन सुनिश्चित करता है.

नियंत्रण प्रणाली:

एक आधुनिक पीएलसी मशीन के मस्तिष्क के रूप में कार्य करता है। यह आसान सेटअप सक्षम बनाता है. यह ऑपरेशन को भी सरल बनाता है.

एचएमआई टचस्क्रीन ऑपरेटरों को प्रमुख कार्यों को नियंत्रित करने की अनुमति देता है। वे उत्पादन डेटा इनपुट कर सकते हैं, लंबाई निर्धारित कर सकते हैं, और वास्तविक समय स्थिति की निगरानी करें।

कैसेट प्रकार सिग्मा पुर्लिन रोल बनाने की मशीन एक उच्च परिशुद्धता एनकोडर से सुसज्जित है जो नियंत्रित करती है लंबाई काटना, यह गारंटी देना कि प्रत्येक शहतीर सटीक है।

सामग्री विशिष्टताएँ:

सामग्री की मोटाई: 1.5 मिमी से 3.0 मिमी। हेवी-ड्यूटी मॉडल 4.0 मिमी तक संभाल सकते हैं।

सामग्री की चौड़ाई: आने वाली कॉइल की चौड़ाई आमतौर पर 200 मिमी और 300 मिमी के बीच होती है। यह के अंतिम आकार पर निर्भर करता है सिग्मा शहतीर.

उपज शक्ति: 550 एमपीए तक के लिए रेटेड।

उत्पादन प्रदर्शन:

उत्पादन गति: परिचालन गति: 15 - 25 मीटर/मिनट।

समायोजन का आधार: प्रोफ़ाइल जटिलता और सामग्री की मोटाई।

काटने की लंबाई: काटने की लंबाई आवश्यकतानुसार निर्धारित की जा सकती है। मानक न्यूनतम लंबाई लगभग 1.5 मीटर है। अधिकतम लंबाई वस्तुतः असीमित है.

सहायक उपकरण:

अनकॉइलर: एक अनिवार्य घटक जो भारी स्टील कॉइल को धारण करता है। यह सामग्री को रोल बनाने वाली मशीन में फीड करता है सुचारू रूप से.

इन-फीड गाइड टेबल: यह स्ट्रिप को पहले फॉर्मिंग स्टेशन में सटीक रूप से निर्देशित करता है।

पोस्ट-कट कन्वेयर: यह प्रणाली पर्लिन को कटर से दूर ले जाकर खरोंच से बचाती है। यह भी साफ-सुथरी स्टैकिंग सक्षम बनाता है।

इस उत्पाद की विशेषताएं क्या हैं?

यह कैसेट प्रकार सिग्मा पर्लिन रोल बनाने की मशीन पारंपरिक तरीकों की तुलना में अधिक कुशल है। यह बेहतर प्रदर्शन भी करता है अन्य शहतीर प्रोफाइल।

बेहतर संरचनात्मक ताकत:

कैसेट-प्रकार का डिज़ाइन एक बंद अनुभाग बनाता है। यह इसे जड़त्व का बहुत अधिक क्षण देता है। यह समर्थन कर सकता है सी या जेड पर्लिन की तुलना में लंबी अवधि में भारी भार।

यह ताकत छत के समर्थनों के बीच व्यापक दूरी की अनुमति देती है। इससे भौतिक बचत होती है और सफाई होती है वास्तुशिल्प स्वरूप.

उत्कृष्ट उत्पादन क्षमता:

कैसेट प्रकार सिग्मा पुर्लिन रोल बनाने की मशीन लगातार काम करती है। यह एक ही बार में तैयार शहतीर तैयार करता है पास. यह एकाधिक हैंडलिंग चरणों को समाप्त कर देता है।

उच्च उत्पादन गति का मतलब है कि बड़े ऑर्डर जल्दी से पूरे किए जा सकते हैं। यह वर्कशॉप आउटपुट को महत्वपूर्ण रूप से बढ़ाता है।

बेजोड़ परिशुद्धता और स्थिरता:

उत्पादित प्रत्येक शहतीर एक समान होता है। रोल बनाने की प्रक्रिया पहले से ही सही आयामी सटीकता सुनिश्चित करती है आखिरी तक मीटर.

यह स्थिरता संपूर्ण निर्माण प्रक्रिया को सरल बनाती है। बिल्डर्स आश्वस्त हो सकते हैं कि प्रत्येक घटक फिट होगा बिल्कुल सही.

सामग्री की बचत और लागत-प्रभावशीलता:

मशीन कच्चे स्टील के तार का उपयोग करती है। यह खरीदारी से अधिक लागत प्रभावी है पूर्व-निर्मित अनुभाग.

सिग्मा शहतीर समग्र परियोजना लागत को कम कर देता है। इसके उच्च शक्ति-से-वजन अनुपात का मतलब है कि इसके लिए कम स्टील की आवश्यकता है वही संरचनात्मक कार्य.

परिचालन लचीलापन:

त्वरित रोल परिवर्तन के साथ, कुछ मशीनें अलग-अलग आकार के शहतीर का उत्पादन कर सकती हैं। यह एकल उत्पादन लाइन को अनुमति देता है एकाधिक परियोजनाओं की सेवा करें।

पीएलसी सैकड़ों विभिन्न उत्पाद व्यंजनों को संग्रहीत कर सकता है। नौकरियों के बीच स्विच करना तेज़ और सरल है।

एकीकृत प्री-पंचिंग:

यह दक्षता और परिशुद्धता में एक महत्वपूर्ण लाभ प्रदान करता है। शहतीर बनने से पहले छेद किए जाते हैं। यह प्री-पंचिंग से बाद में धीमी, कम सटीक ड्रिलिंग समाप्त हो जाती है।

यह सुविधा निर्माण स्थल पर भारी मात्रा में समय और श्रम बचाती है।

सुरक्षा और उपयोग में आसानी:

आधुनिक मशीनों में व्यापक सुरक्षा सुविधाएँ होती हैं। इनमें आपातकालीन स्टॉप बटन, सुरक्षा गार्ड और खराबी शामिल हैं पता लगाने की प्रणालियाँ।

स्वचालित नियंत्रण प्रणाली को न्यूनतम ऑपरेटर हस्तक्षेप की आवश्यकता होती है। इससे मानवीय त्रुटि की संभावना कम हो जाती है।

प्राथमिक अनुप्रयोग और उपयोग के मामले

इस कैसेट प्रकार सिग्मा पर्लिन रोल बनाने की मशीन द्वारा उत्पादित शहतीर बहुमुखी हैं। इनका उपयोग व्यापक रूप से किया जाता है निर्माण परियोजनाओं की श्रृंखला.

औद्योगिक और वाणिज्यिक भवन:

यह सबसे आम एप्लीकेशन है. सिग्मा पर्लिन गोदामों के लिए प्राथमिक छत और दीवार समर्थन संरचनाएं बनाते हैं, कारखाने, और बड़े खुदरा स्टोर।

उनकी उच्च भार क्षमता भारी छत शीट और इन्सुलेशन का समर्थन करने के लिए आदर्श है।

बड़े-स्पैन संरचनाएं:

वे विमान हैंगर, खेल हॉल और प्रदर्शनी केंद्रों जैसी बड़ी, खुली संरचनाओं के लिए आदर्श विकल्प हैं।

कृषि भवन:

खलिहान और शेड जैसी कृषि इमारतें सिग्मा पर्लिन की मजबूत प्रकृति से लाभान्वित होती हैं। वे भारी भार का सामना कर सकते हैं भंडारित अनाज या उपकरण।

मेजेनाइन फर्श:

सिग्मा पर्लिन का उपयोग गोदामों और औद्योगिक इकाइयों में मेजेनाइन फर्श बनाने के लिए किया जाता है। वे एक मजबूत और प्रदान करते हैं स्थिर संरचना. इससे अतिरिक्त भंडारण या कार्यालय स्थान बनता है।

सौर पैनलों के लिए समर्थन संरचनाएँ:

नवीकरणीय ऊर्जा में उछाल सिग्मा पर्लिन्स पर निर्भर करता है। वे बड़े पैमाने पर सौर फार्मों के लिए आवश्यक रीढ़ बनाते हैं छत पर स्थापना.

रोल बनाने की प्रक्रिया: एक चरण-दर-चरण मार्गदर्शिका

कुंडल से तैयार शहतीर में परिवर्तन एक सतत, स्वचालित अनुक्रम है।

चरण 1: कॉइल लोड करना

यह प्रक्रिया अनकॉइलर पर स्टील कॉइल से शुरू होती है। कुंडल के वजन के आधार पर, एक साधारण खराद का धुरा या एक मोटर चालित इकाई का उपयोग किया जाता है।

चरण 2: सीधा करना और खिलाना

पूर्ण समतलता सुनिश्चित करने के लिए, पट्टी एक समतल उपकरण से होकर गुजरती है। यह चरण किसी भी वक्र या मोड़ को हटा देता है कुंडलित करने की प्रक्रिया.

चरण 3: प्री-पंचिंग (वैकल्पिक लेकिन सामान्य)

इसके बाद पंचिंग इकाई सटीक क्रमादेशित अंतराल पर छेद बनाती है। अंतर को पीएलसी द्वारा नियंत्रित किया जाता है। यह इन सुविधाओं को जोड़ने के लिए यह सबसे कुशल चरण है।

चरण 4: रोल बनाने की प्रक्रिया

सपाट, छिद्रित पट्टी अब पूर्व रोल में प्रवेश करती है। आकार देने की प्रक्रिया पहले स्टेशन से शुरू होती है।

मशीन से गुजरने पर धातु धीरे-धीरे आकार में आ जाती है। प्रत्येक स्टेशन एक छोटा, सटीक प्रदर्शन करता है झुकना.

एक धीमी और नियंत्रित प्रक्रिया के माध्यम से एक संपूर्ण, तनाव-मुक्त रूप प्राप्त किया जाता है, जो भौतिक थकान को भी रोकता है।

चरण 5: लंबाई में कटौती

एक बार जब शहतीर पूरी तरह से बन जाता है तो यह आगे बढ़ता रहता है। एन्कोडर उस सटीक लंबाई को ट्रैक करता है जो बीत चुकी है।

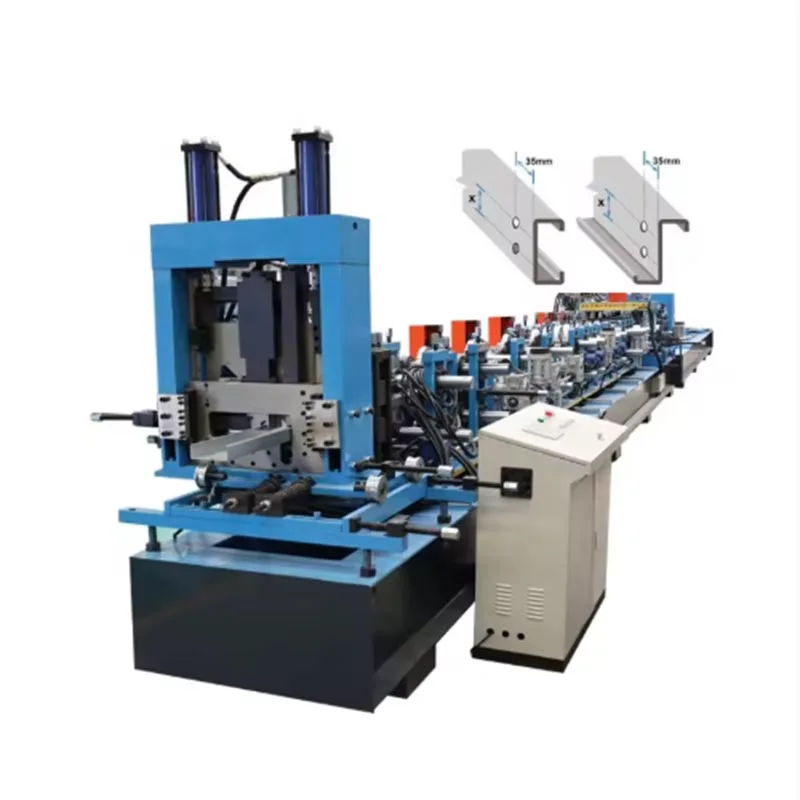

जब पूर्व निर्धारित लंबाई पूरी हो जाती है, तो पीएलसी एक सिग्नल भेजता है। एक हाइड्रोलिक फ्लाइंग कट-ऑफ सिस्टम सक्रिय हो जाता है।

काटने वाली इकाई शहतीर के समान गति से चलती है। यह बिना रुके साफ़, गड़गड़ाहट रहित कट बनाता है उत्पादन लाइन. फिर कटर अपनी प्रारंभिक स्थिति में लौट आता है।

चरण 6: आउटपुट और स्टैकिंग

कट-टू-लेंथ शहतीर को आउटपुट कन्वेयर पर डिस्चार्ज किया जाता है।

एक बार स्वचालित स्टेकर या श्रमिकों द्वारा एकत्र किए जाने के बाद, तैयार शहतीर को बंडल किया जाता है और शिपमेंट के लिए तैयार किया जाता है।

यह कैसेट प्रकार सिग्मा पर्लिन रोल बनाने की मशीन आधुनिक वास्तुकला की रीढ़ के रूप में एक नया मानक स्थापित करती है। यह अद्वितीय मैकेनिकल इंजीनियरिंग को स्मार्ट, डिजिटल हृदय के साथ जोड़ता है। यह तीन महत्वपूर्ण लाभ प्रदान करता है: ताकत, सटीकता और लागत-प्रभावशीलता। यह इसे आज के लिए आदर्श बनाता है उच्च-मानक औद्योगिक परियोजनाएँ। निर्माण से पहले के चरणों को निर्बाध रूप से शामिल करने की इसकी क्षमता, जैसे छिद्रण, निर्माण की समय-सीमा में काफी तेजी लाता है।

यह निवेश एक रणनीतिक निर्णय है जो किसी कंपनी के भविष्य को परिभाषित करता है। यह वॉल्यूम की प्रमुख क्षमताओं का निर्माण करता है, गुणवत्ता, और प्रतिस्पर्धात्मकता। इसमें कोई संदेह नहीं है कि यह दूरदर्शी रचनाकारों के लिए मूलभूत संपत्ति है।
