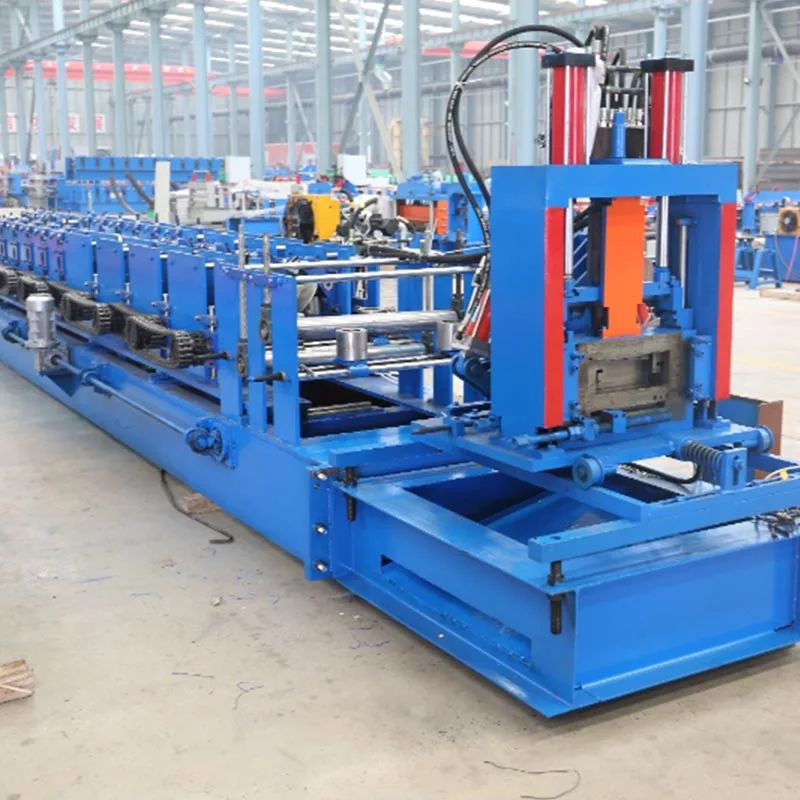

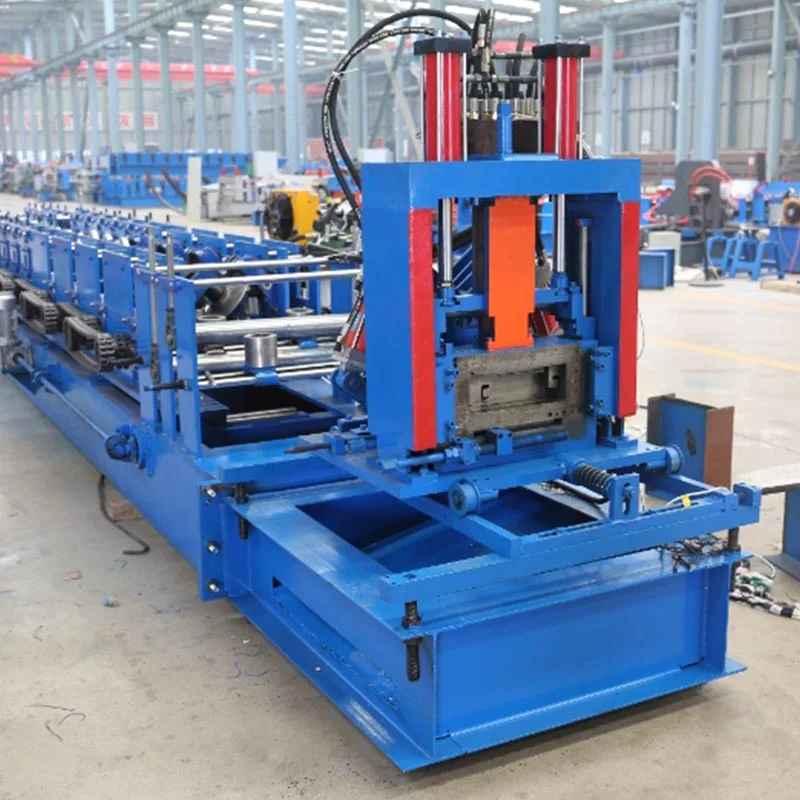

सी शहतीर रोल बनाने की मशीन

सी पर्लिन रोल बनाने की मशीन एक रोल बनाने की प्रक्रिया के माध्यम से काम करती है। एक स्टील की पट्टी को रोलर्स के कई सेटों द्वारा मोड़ा जाता है। पट्टी धीरे-धीरे "सी" आकार में बदल जाती है। अंत में, इसे आवश्यक लंबाई में काटा जाता है।

यह मशीन मेटल फ्रेम निर्माण की रीढ़ है। यह त्वरित, लागत प्रभावी सक्षम बनाता है उत्पादन. यह सुसंगत, उच्च गुणवत्ता वाले संरचनात्मक तत्व बनाता है। मशीन कई उद्योगों के लिए आवश्यक है। यह उच्च स्वचालन और दक्षता इसे एक महत्वपूर्ण उपकरण बनाती है। स्टील फ्रेम निर्माता, मेटल बिल्डिंग फैब्रिकेटर और सामग्री सभी आपूर्तिकर्ता इस पर भरोसा करते हैं।

विस्तृत विवरण

सी पर्लिन रोल बनाने की मशीन एक सुचारू, स्वचालित चक्र चलाती है। इसके वर्कफ़्लो में कई प्रमुख चरण शामिल हैं।

ए. रोल बनाने की प्रक्रिया:

अनकॉइलिंग और स्ट्रेटनिंग: डिकॉयलर पर एक स्टील कॉइल लोड किया जाता है। बनाने से पहले पट्टी समतल होनी चाहिए। ए लेवलिंग मशीन इसे समतल कर देती है। यह कदम शहतीर की सटीकता सुनिश्चित करता है।

प्री-पंचिंग (वैकल्पिक लेकिन सामान्य): सपाट पट्टी अक्सर पहले पंचिंग इकाई से होकर गुजरती है। यह इकाई बनाती है सटीक छेद, स्लॉट, या पायदान। ये सुविधाएँ ऑन-साइट असेंबली को तेज़ और आसान बनाती हैं। वे इसके लिए मार्ग प्रदान करते हैं पाइप, नाली और बोल्ट।

रोल बनाने वाला अनुभाग - मशीन का हृदय: सपाट स्टील की पट्टी इस स्टेशन में प्रवेश करती है। यह उत्तरोत्तर है इसे अंतिम सी-प्रोफाइल में आकार दिया गया। ऊपर और नीचे के रोलर्स के कई सेट इस प्रक्रिया का मार्गदर्शन करते हैं। प्रत्येक सेट स्टील को मोड़ता है थोड़ा और.

पहले कुछ स्टैंड दो फ्लैंजों के लिए प्रारंभिक मोड़ बनाते हैं।

बाद में धीरे-धीरे वेब को गहरा किया जाता है और निकला हुआ किनारा कोण को अंतिम रूप दिया जाता है।

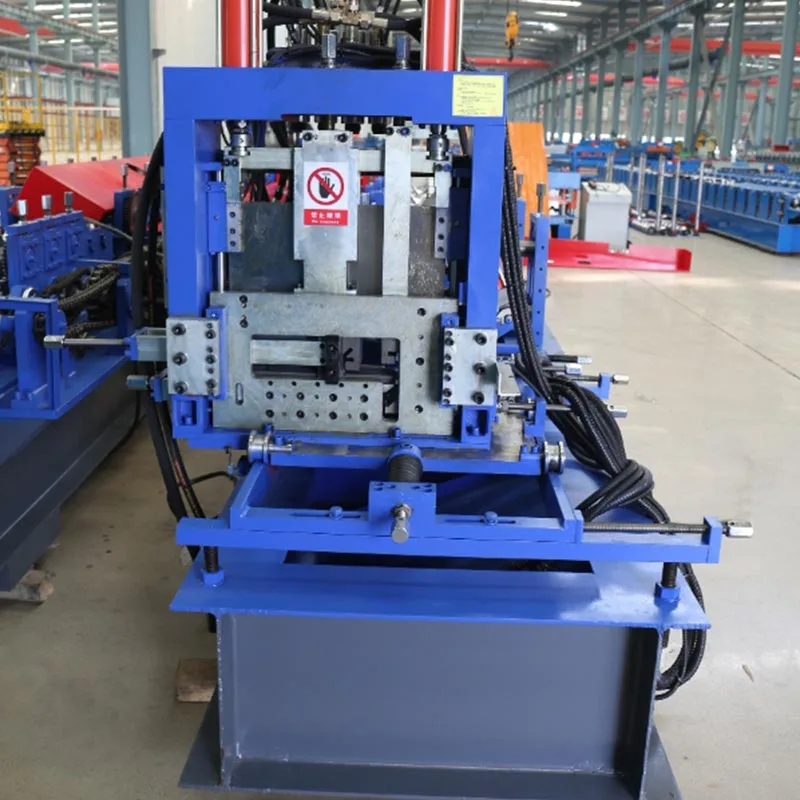

लंबाई में काटना: पूरी तरह से बना सी-सेक्शन कटिंग तंत्र में चला जाता है। एक हाइड्रोलिक या सर्वो चालित "उड़ान" कट-ऑफ प्रणाली मानक है. यह शहतीर के साथ चलता है, एक साफ कट बनाता है, और फिर अपनी प्रारंभिक स्थिति में लौट आता है। यह बिना रुके निरंतर उत्पादन की अनुमति देता है।

आउटपुट और स्टैकिंग: तैयार शहतीर स्वचालित रूप से संप्रेषित और स्टैक किए जाते हैं। यह सुचारू, निरंतर सक्षम बनाता है उत्पादन.

बी. मुख्य घटक:

डेकोइलर: स्टील कॉइल को पकड़ता है।

लेवलिंग मशीन: स्टील की पट्टी को समतल करती है।

पंचिंग यूनिट: समतल पट्टी में छेद या खाँचे बनाता है।

रोल बनाने वाले स्टेशन: रोलर्स के कई स्टैंड जो स्टील को उत्तरोत्तर आकार देते हैं।

सर्वो कटिंग सिस्टम: सटीक सर्वो मोटर्स के साथ स्वच्छ, समकोण कट प्राप्त करता है।

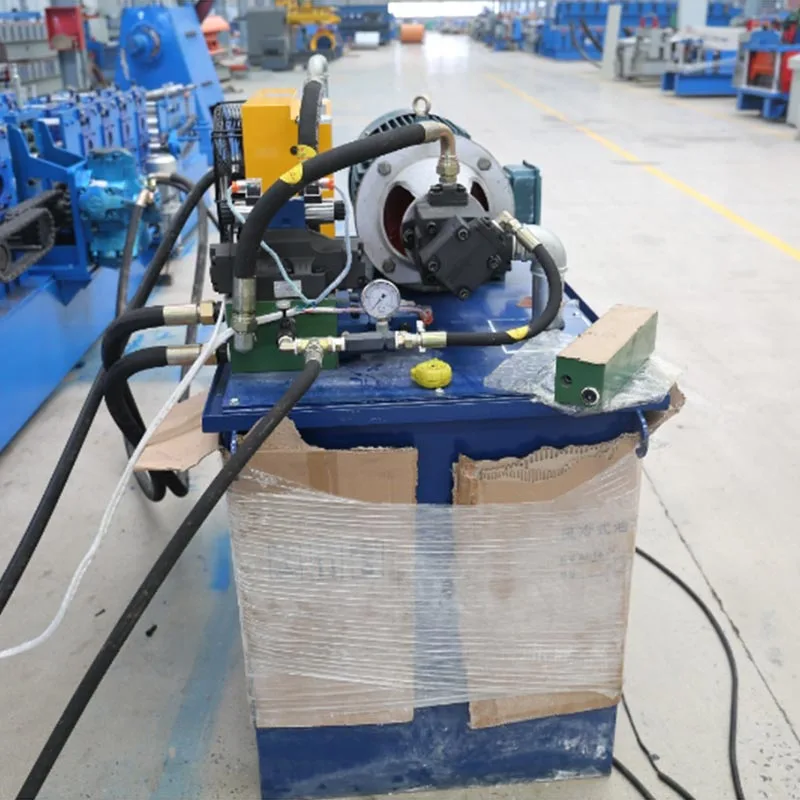

हाइड्रोलिक पावर पैक: यह इकाई मशीन के हृदय के रूप में कार्य करती है, जिससे आवश्यक सुसंगत, विश्वसनीय शक्ति उत्पन्न होती है छिद्रण और काटने दोनों ऑपरेशन।

पीएलसी नियंत्रण प्रणाली: यह केंद्रीय नियंत्रण इकाई है। यह सभी कार्यों को उच्च परिशुद्धता के साथ नियंत्रित करता है। ऑपरेशन है उपयोगकर्ता के अनुकूल टचस्क्रीन के माध्यम से सरल।

आउटपुट कन्वेयर/स्टेकर: यह कटे हुए शहतीरों को स्वचालित रूप से दूर ले जाता है और सुव्यवस्थित करते हुए उन्हें बड़े करीने से ढेर में बंडल कर देता है। उत्पादन लाइन का अंत.

अनुप्रयोग परिदृश्य

सी पर्लिन रोल बनाने वाली मशीनें आधुनिक निर्माण की आधारशिला हैं, जो संरचनात्मक किसी भी अनुप्रयोग में काम आती हैं ताकत सर्वोपरि है.

प्री-इंजीनियर्ड मेटल बिल्डिंग (पीईएमबी): यह प्राथमिक उपयोग है। मशीन पर्लिन और गीर्ट का उत्पादन करती है गोदाम, कारखाने, विमान हैंगर और बड़ी व्यावसायिक इमारतें।

वाणिज्यिक निर्माण: ये शहतीर संरचनात्मक सहायता प्रदान करते हैं। वे छतों और दीवारों में प्रमुख घटक हैं शॉपिंग मॉल और लॉजिस्टिक्स केंद्रों से लेकर बड़े खेल परिसरों तक विविध संरचनाएँ।

आवासीय स्टील फ्रेमिंग: घरों और अपार्टमेंटों में आवासीय लाइट गेज स्टील फ्रेमिंग (एलजीएसएफ) के लिए लकड़ी का टिकाऊ, दीमक-रोधी विकल्प।

सौर ऊर्जा माउंटिंग सिस्टम: जमीन पर लगे और छत पर लगे सौर पैनलों के लिए सहायक संरचनाओं का निर्माण करता है।

ग्रीनहाउस संरचनाएं: बड़े कृषि ग्रीनहाउस के लिए सीधे या घुमावदार समर्थन सदस्यों का उत्पादन करती है।

कंटेनर और मॉड्यूलर बिल्डिंग: पूर्वनिर्मित और पोर्टेबल बिल्डिंग इकाइयों के लिए मुख्य फ्रेम बनाता है।

स्टोरेज रैक सिस्टम: स्टोरेज रैक घटकों के निर्माण के लिए मशीन पर्याप्त लचीली है। इस द्वारा हासिल किया गया है बस इसकी सेटिंग्स को पुन: कॉन्फ़िगर करना।

प्रमुख लाभ

असाधारण स्थिरता और परिशुद्धता: रोल बनाने की प्रक्रिया यह सुनिश्चित करती है कि प्रत्येक शहतीर का क्रॉस-सेक्शन एक समान हो, पूर्ण एकरूपता की गारंटी। यह संरचनात्मक अखंडता सुनिश्चित करता है और असेंबली को सरल बनाता है।

महत्वपूर्ण लागत में कमी: मशीन कच्चे कॉइल स्टील का उपयोग करती है, जो अधिक किफायती है। पूर्ण स्वचालन भी श्रम लागत और सामग्री की बर्बादी में नाटकीय रूप से कटौती होती है। प्रति शहतीर की लागत कम होती है।

लचीलापन और अनुकूलन: विभिन्न सी-पुर्लिन आकारों का उत्पादन करने के लिए मशीन को जल्दी से समायोजित किया जा सकता है। सरलता से रोलर्स को बदलने और पीएलसी प्रोग्राम को अपडेट करने के बाद, यह एक नए प्रोडक्शन रन के लिए तैयार है। पंचिंग पैटर्न पूरी तरह से हैं किसी भी परियोजना के लिए अनुकूलन योग्य।

सामग्री की मजबूती का संरक्षण: ठंड बनाने की प्रक्रिया मोड़ पर स्टील को सख्त कर देती है। यह फाइनल बनता है उत्पाद मजबूत और अधिक कठोर। स्टील का रसायन अपरिवर्तित रहता है।

न्यूनतम अपशिष्ट: रोल बनाने की प्रक्रिया बहुत सामग्री-कुशल है। यह तरीकों की तुलना में बहुत कम स्क्रैप बनाता है प्रेस ब्रेकिंग की तरह.

एकीकृत संचालन: सिस्टम सभी चरणों को एक निर्बाध रेखा में जोड़ता है। इससे हैंडलिंग का समय कम हो जाता है कई अलग-अलग मशीनों की आवश्यकता समाप्त हो जाती है।

तकनीकी मापदंड

ध्यान दें: कई मशीनें समायोज्य होने के लिए डिज़ाइन की गई हैं, जो बदलकर सी-पुर्लिन आकारों की एक श्रृंखला का उत्पादन करने में सक्षम हैं रोलर्स और सेटिंग्स.

प्रमुख लाभ

ए सी पर्लिन रोल बनाने की मशीन कई मजबूत लाभ प्रदान करती है। यह पहले से बने शहतीर खरीदने की तुलना में अधिक बेहतर विकल्प है अन्य तरीकों का उपयोग करना।

उच्च दक्षता: मशीन 24/7 बिना रुके चल सकती है। यह हर मिनट दसियों मीटर तैयार शहतीर तैयार करता है। इससे आपकी उत्पादन क्षमता काफी बढ़ जाती है.

उत्कृष्ट स्थिरता: उत्पादित प्रत्येक शहतीर एक समान होता है। यह एकरूपता संरचनात्मक मजबूती के लिए महत्वपूर्ण है। यह साइट पर असेंबली को तेज़ और आसान भी बनाता है।

कम लागत: मशीन पैसे बचाती है। यह कुंडलित इस्पात का उपयोग करता है और पूरी तरह से स्वचालित है। इससे श्रम लागत और दोनों कम हो जाती है भौतिक अपशिष्ट. आपकी प्रति यूनिट लागत कम हो जाती है।

बढ़िया लचीलापन: आप शहतीर का आकार तुरंत बदल सकते हैं। बस रोलर्स को स्वैप करें और पीएलसी सेटिंग्स को अपडेट करें। यह आपको न्यूनतम विलंब के साथ विभिन्न सी-पुर्लिन आकार चलाने की सुविधा देता है।

मजबूत उत्पाद: रोल बनाने की प्रक्रिया वास्तव में मोड़ पर स्टील को मजबूत करती है। नतीजा और कड़ा है, सख्त शहतीर. स्टील के रासायनिक गुण अपरिवर्तित रहते हैं।

कम अपशिष्ट: यह विधि सामग्रियों के मामले में बहुत कुशल है। यह प्रेस ब्रेकिंग की तुलना में बहुत कम अपशिष्ट उत्पन्न करता है; प्रेस विधि के लिए बड़े रिक्त स्थान की आवश्यकता होती है, जिसके परिणामस्वरूप अधिक कटौती होती है।

एकीकृत प्रक्रिया: संपूर्ण उत्पादन लाइन एक सुचारू संचालन में एकीकृत है। इससे हैंडलिंग का समय कम हो जाता है और कई अलग-अलग मशीनों की आवश्यकता समाप्त हो जाती है।

महत्वपूर्ण विवरण और विशेषताएं

आधुनिक सी पर्लिन रोल बनाने की मशीन का असली मूल्य इसके विवरण में है। मुख्य विशेषताएं इसके प्रदर्शन को परिभाषित करती हैं, उपयोग में आसानी, और सुरक्षा।

गुणवत्ता वाले रोलर्स: रोलर्स सबसे महत्वपूर्ण भाग हैं। वे उच्च श्रेणी के असर वाले स्टील से बने होते हैं। वे हैं ताप-उपचार किया जाता है ताकि सतह सख्त हो जाए और कोर सख्त रहे। इसके परिणामस्वरूप लंबी सेवा जीवन प्राप्त होता है उत्कृष्ट पहनने का प्रतिरोध।

मजबूत शाफ्ट और आवास: गर्मी-उपचारित, उच्च शक्ति वाले मिश्र धातु इस्पात से बने, शाफ्ट मजबूत द्वारा समर्थित हैं, डबल-बेयरिंग आवास। यह सेटअप हाई-स्पीड ऑपरेशन के दौरान झुकने से रोकता है, जो उत्पाद के लिए महत्वपूर्ण है सटीकता.

उन्नत नियंत्रण: टचस्क्रीन वाला एक केंद्रीय पीएलसी ऑपरेटरों को सभी मापदंडों को नियंत्रित करने की अनुमति देता है। वे सेट कर सकते हैं उत्पादन डेटा, नौकरी के नुस्खे सहेजें, और वास्तविक समय मशीन की स्थिति और निदान की निगरानी करें।

सर्वो-संचालित प्रौद्योगिकी: आधुनिक मशीनों में सर्वो सिस्टम आम हैं। वे एक सटीक और शांत विकल्प हैं हाइड्रोलिक सिस्टम. सर्वो अधिक सटीक, ऊर्जा-कुशल और बेहतर नियंत्रण प्रदान करते हैं।

स्वचालित स्नेहन: एक एकीकृत केंद्रीय स्नेहन प्रणाली आम है। यह स्वचालित रूप से तेल लगाने का काम करता है समय अंतराल पर रोलर्स और बीयरिंग। यह मैन्युअल रखरखाव में कटौती करता है, घिसाव कम करता है और ज़्यादा गरम होने से बचाता है।

सुरक्षा प्रथम: ऑपरेटर सुरक्षा एक मुख्य फोकस है। मशीन में एकीकृत गार्ड, कई आपातकालीन स्टॉप बटन हैं, और विद्युत अधिभार संरक्षण।

त्वरित परिवर्तन: आप शहतीर के आकारों के बीच शीघ्रता से स्विच कर सकते हैं। ऑपरेटर सरलीकृत समायोजन कर सकते हैं. यह डाउनटाइम को कम करता है और समग्र दक्षता को बढ़ाता है।

सी पर्लिन रोल बनाने की मशीन औद्योगिक इंजीनियरिंग का एक उत्कृष्ट कार्य है। यह एक साधारण स्टील कॉइल को बदल देता है एक महत्वपूर्ण संरचनात्मक घटक में। यह यह काम उल्लेखनीय गति, सटीकता और मितव्ययिता के साथ करता है। हमारे आधुनिकता में इसकी भूमिका दुनिया बहुत बड़ी है, औद्योगिक परिसरों के निर्माण से लेकर सौर फार्मों का समर्थन करने तक। किसी भी धातु निर्माण व्यवसाय के लिए, यह मशीन एक रणनीतिक निवेश है. यह उत्पादकता, गुणवत्ता और प्रतिस्पर्धात्मक लाभ को बढ़ाता है।
