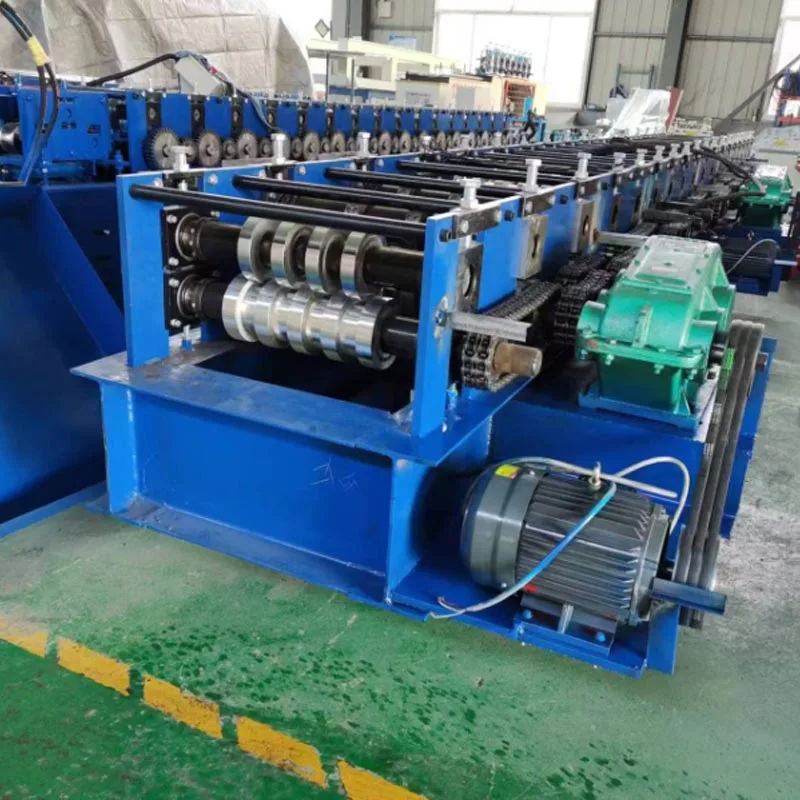

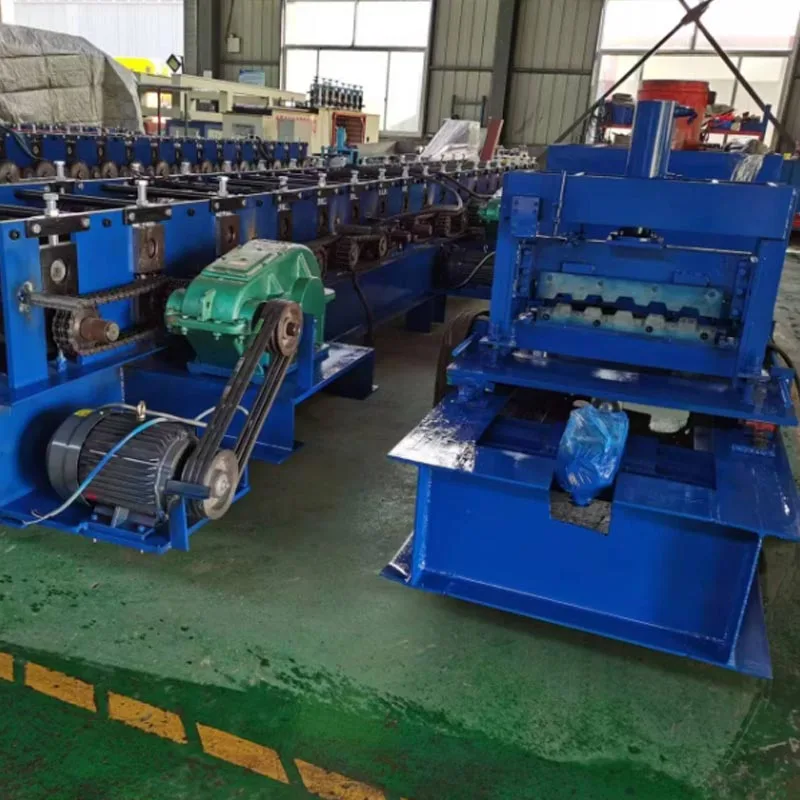

इंजीनियरिंग स्टील पैडल रोल बनाने की मशीन

इस उपकरण के विशिष्ट उपयोग क्या हैं?

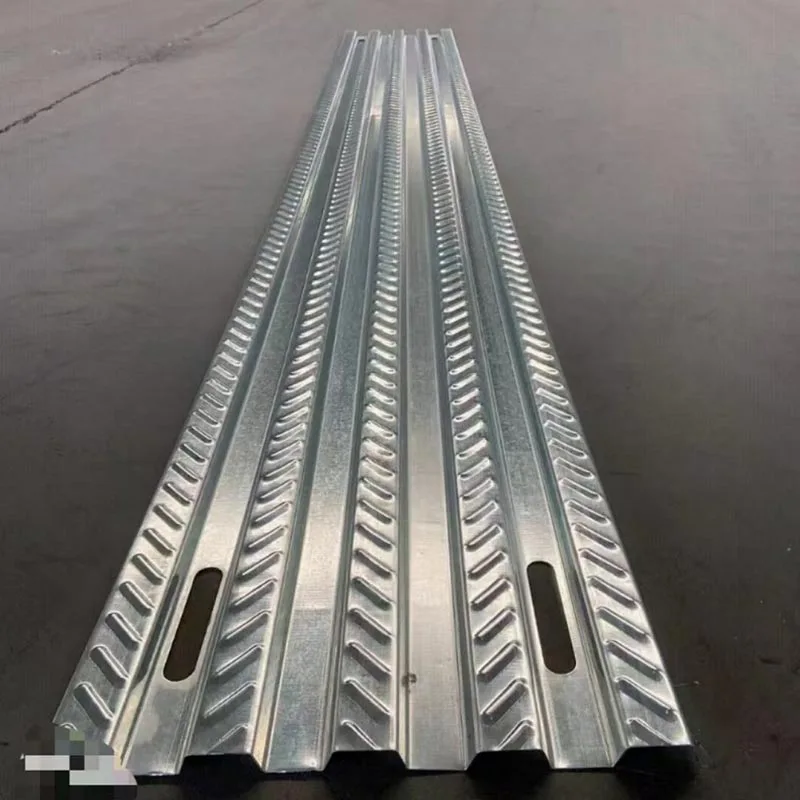

यह इंजीनियरिंग स्टील पैडल रोल बनाने वाली मशीन स्टील मैट बनाती है। वे मजबूत हैं और ग्रिड जैसा पैटर्न रखते हैं। वे उत्कृष्ट फिसलन प्रतिरोध प्रदान करते हैं। इनका उपयोग मुख्य रूप से स्थायी मचान, कार्य मंच और सीढ़ी के लिए किया जाता है औद्योगिक सेटिंग में कदम रखता है।

मशीन परिष्कृत मिश्रित फ़्लोर डेकिंग प्रोफ़ाइल बनाती है। ये प्रोफ़ाइल बहुमंजिला इमारतों के लिए हैं. डेक को कंक्रीट के साथ मिश्रित रूप से कार्य करने के लिए डिज़ाइन किया गया है। यह बनाता है मजबूत, हल्के और कुशल फर्श और छत प्रणाली। इनका उपयोग ऊंची इमारतों, वाणिज्यिक में किया जाता है कॉम्प्लेक्स, और औद्योगिक सुविधाएं।

साथ में, ये मशीनें कई व्यवसायों के लिए अपरिहार्य हैं। निर्माण कंपनियाँ, इस्पात प्रोफ़ाइल निर्माता, और प्रीफैब्रिकेशन संयंत्र उनका उपयोग करते हैं। वे उत्पादकता बढ़ाने और लगातार गुणवत्ता सुनिश्चित करने में मदद करते हैं। वे अनुमति भी देते हैं कुशल भवन समाधानों की बढ़ती मांग को पूरा करने के लिए कंपनियां।

मशीनें कैसे काम करती हैं?

ये इंजीनियरिंग स्टील पैडल रोल बनाने वाली मशीनें एक सटीक और कुशल सिद्धांत पर काम करती हैं। कुंडलित इस्पात है डिकॉयलर से मशीन में डाला गया। यह स्टील आमतौर पर प्री-गैल्वनाइज्ड, गैलवेल्यूम या कोल्ड-रोल्ड होता है। द फिर सामग्री रोलर स्टेशनों की एक श्रृंखला से होकर गुजरती है। प्रत्येक स्टेशन धीरे-धीरे सपाट स्टील पट्टी को मोड़ता है। द प्रक्रिया किसी भी सामग्री को हटाए बिना एक जटिल क्रॉस-सेक्शन बनाती है। यह विधि प्रेस ब्रेकिंग से कहीं बेहतर है। यह अधिक गति और स्थिरता प्रदान करता है।

मुख्य घटक और उनके कार्य

अनकॉइलिंग और फीडिंग सिस्टम: एक हेवी-ड्यूटी डिकॉयलर बड़े स्टील कॉइल को धारण करता है। यह अक्सर हाइड्रोलिक या का उपयोग करता है इलेक्ट्रिक मेन्ड्रेल. इससे नई कॉइल लोड करना आसान और कुशल हो जाता है। फिर एक फीडिंग गाइड स्टील स्ट्रिप को निर्देशित करता है मशीन. यह सुनिश्चित करता है कि पट्टी पूरी तरह से सीधे और केन्द्रित भाग में प्रवेश करती है।

प्री-पंचिंग/नॉटिंग सिस्टम (वैकल्पिक लेकिन सामान्य): कई फ़्लोर डेक प्रोफाइल के लिए मैकेनिकल इंटरलॉकिंग की आवश्यकता होती है कतरनी स्टड वेल्डिंग। इसके लिए एक एकीकृत हाई-स्पीड सर्वो पंचिंग यूनिट का उपयोग किया जाता है। यह स्टील की पट्टी को छिद्रित कर देता है बनाने से पहले सटीक सटीकता के साथ। यह हाई-एंड मशीनों की पहचान है।

रोल फॉर्मिंग स्टेशन: यह मशीन का हृदय है। इसमें कठोर स्टील रोल के कई जोड़े का उपयोग किया जाता है। ये रोल मजबूत शाफ्ट पर लगाए गए हैं। वे उच्च परिशुद्धता बीयरिंगों द्वारा समर्थित हैं।

प्रत्येक स्टेशन धातु को थोड़ा अधिक आकार देता है। यह प्रक्रिया प्रगतिशील है. यह अंतिम प्रोफ़ाइल होने तक जारी रहता है गठित. आवश्यक स्टेशनों की संख्या भिन्न-भिन्न हो सकती है। यह पूरी तरह से इस बात पर निर्भर करता है कि प्रोफ़ाइल कितनी जटिल है।

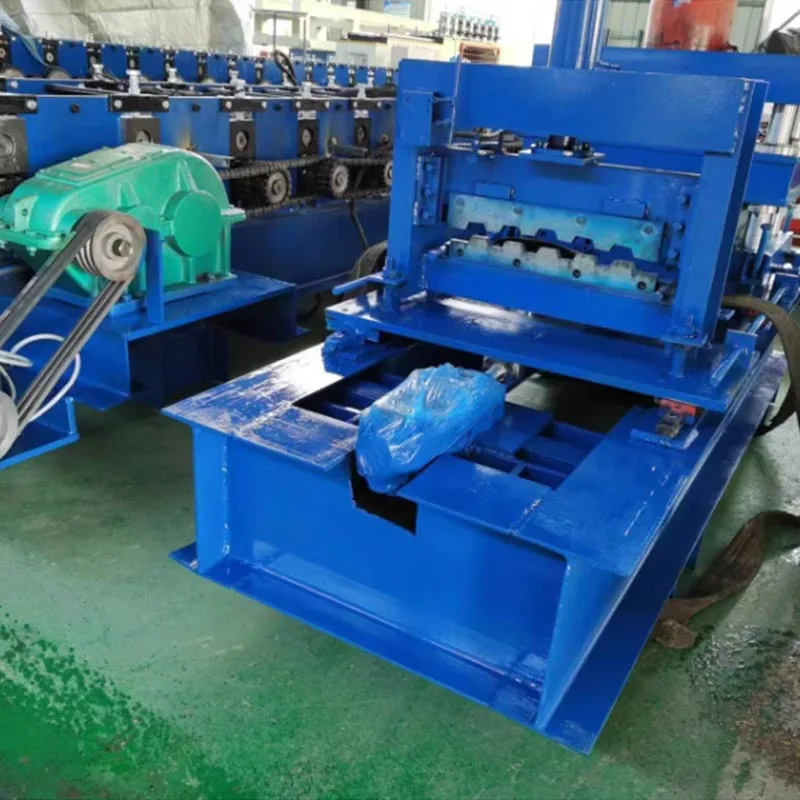

काटने की प्रणाली: बनाने के बाद, निरंतर प्रोफ़ाइल को लंबाई में काटा जाता है। हाई-एंड मशीनें एक सिंक्रोनाइज़्ड फ़्लाइंग का उपयोग करती हैं कट-ऑफ प्रणाली. यह प्रणाली आमतौर पर हाइड्रोलिक या सर्वो-इलेक्ट्रिक होती है। यह कट के दौरान प्रोफ़ाइल के साथ चलता है। यह साफ़, गड़गड़ाहट रहित और चौकोर कट सुनिश्चित करता है। उत्पादन लाइन को रोकने की जरूरत नहीं है.

नियंत्रण प्रणाली और एचएमआई: एक अत्याधुनिक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) मशीन के मस्तिष्क के रूप में कार्य करता है। ऑपरेटर इसे एक साधारण टच-स्क्रीन इंटरफ़ेस (एचएमआई) के माध्यम से नियंत्रित करते हैं। वे आसानी से उत्पादन सेटिंग्स इनपुट कर सकते हैं लंबाई और मात्रा. सिस्टम विभिन्न प्रोफ़ाइलों के लिए व्यंजनों को भी संग्रहीत करता है। यह लगातार पूरी निगरानी रखता है एकरूपता के लिए प्रक्रिया.

आउटपुट कन्वेयर और स्टैकिंग सिस्टम: तैयार प्रोफाइल को काटने वाले क्षेत्र से दूर ले जाया जाता है। वे तो हैं स्वचालित रूप से साफ बंडलों में ढेर हो जाता है। ये बंडल स्ट्रैपिंग और शिपमेंट के लिए तैयार हैं।

अनुप्रयोग परिदृश्य

इंजीनियरिंग स्टील पैडल रोल बनाने की मशीन का उपयोग किया जाता है:

औद्योगिक निर्माण: इसका प्राथमिक उपयोग औद्योगिक निर्माण में स्थायी संरचनाओं के लिए है। इनमें शामिल हैं मचान, कार्य मंच और पैदल मार्ग। ये एप्लिकेशन आपको फ़ैक्टरियों, बिजली जैसी सुविधाओं में मिलेंगे संयंत्र, और रिफाइनरियाँ।

बुनियादी ढांचा परियोजनाएं: सीढ़ियों और रखरखाव प्लेटफार्मों के लिए। पुलों, सुरंगों और बड़े सार्वजनिक स्थानों में उपयोग किया जाता है सुविधाएं.

जहाज निर्माण: जहाजों और अपतटीय तेल रिगों के भीतर विरोधी पर्ची फर्श और प्लेटफार्मों के रूप में।

हाई-एंड फ़्लोर डेक प्रोफाइल का उपयोग इसमें किया जाता है:

ऊंची इमारतें: वे गगनचुंबी इमारतों और कार्यालय भवनों में समग्र फर्श डेक के रूप में काम करते हैं। वे एक बनाते हैं कंक्रीट डालने का समर्थन करने के लिए तेजी से बनने वाला मंच।

वाणिज्यिक परिसर: शॉपिंग मॉल, अस्पतालों और हवाई अड्डों में। तेजी की आवश्यकता वाली बड़ी, खुली मंजिल योजनाओं के लिए आदर्श निर्माण.

औद्योगिक गोदाम और लॉजिस्टिक्स केंद्र: यह उत्पाद औद्योगिक गोदामों और लॉजिस्टिक्स के लिए आदर्श है केन्द्रों. इसका उपयोग बड़े-स्पैन मेजेनाइन फर्श और मजबूत छत प्रणालियों के निर्माण के लिए किया जाता है। यह विस्तृत प्रदान करता है, स्तंभ-मुक्त स्थान और टिकाऊ ओवरहेड सुरक्षा।

मल्टी-स्टोरी कार पार्क: एक टिकाऊ और शीघ्रता से निर्मित डेकिंग सिस्टम के रूप में।

तकनीकी पैरामीटर (विशिष्ट रेंज)

प्रमुख लाभ

1. उच्च दक्षता और तेज़ उत्पादन

रोल बनाने की प्रक्रिया पारंपरिक तरीकों की तुलना में निरंतर और कहीं तेज़ है। यह गति प्रमुख लाभ लाती है: अधिक आउटपुट, कम लीड समय और निवेश पर बेहतर रिटर्न।

2. बेहतर संगति और परिशुद्धता

निर्मित प्रत्येक प्रोफ़ाइल समान है. यह सटीक सहनशीलता को पूरा करता है। यह मानवीय त्रुटि को दूर करता है, सही फिट सुनिश्चित करता है साइट, और बर्बादी और पुनर्कार्य में कटौती करती है।

3. उत्कृष्ट शक्ति और प्रदर्शन

ठंड बनाने की प्रक्रिया प्रत्येक मोड़ पर स्टील को सख्त कर देती है। इससे प्रोफ़ाइल की कठोरता और भार क्षमता बढ़ जाती है बिना वजन बढ़ाए. हाई-एंड मशीनें एम्बॉसिंग सुविधा प्रदान करती हैं। यह प्रोफाइल पर एक बनावट वाली सतह बनाता है, जिसके परिणामस्वरूप कंक्रीट के साथ बेहतर मिश्रित क्रिया हुई।

4. महान बहुमुखी प्रतिभा और लचीलापन

आधुनिक मशीनें त्वरित रोल परिवर्तन और समायोजन की अनुमति देती हैं। यह एकल उत्पादन लाइन को उत्पादन करने में सक्षम बनाता है बहुत कम डाउनटाइम के साथ प्रोफाइल और आकारों की विस्तृत श्रृंखला।

5. कम श्रम और परिचालन लागत

हमारा स्वचालित परिचालन मॉडल न्यूनतम स्टाफिंग के लिए बनाया गया है। एक एकल ऑपरेटर पूरी लाइन चलाता है, उपलब्धि हासिल करता है बढ़ी हुई सुरक्षा के साथ-साथ बड़ी लागत बचत।

6. एक एकीकृत "ऑल-इन-वन" समाधान

ये मशीनें पंचिंग, एम्बॉसिंग और फॉर्मिंग को एक सिंक्रनाइज़ लाइन में जोड़ती हैं। इससे अतिरिक्त की आवश्यकता समाप्त हो जाती है प्रसंस्करण चरण और संपूर्ण वर्कफ़्लो को सरल बनाता है।

6. गहन विवरण

परिशुद्धता-इंजीनियर्ड फॉर्मिंग रोल

फॉर्मिंग रोल मशीन का दिल हैं। वे Cr12 या 42CrMo जैसे उच्च श्रेणी के मिश्र धातु इस्पात से तैयार किए गए हैं सटीक रूप से पीसने और दर्पण जैसी फिनिश तक पॉलिश करने से पहले हीट ट्रीटमेंट से गुजरें। यह कठोर प्रक्रिया लंबी सेवा जीवन, न्यूनतम घिसाव और अंतिम उत्पाद पर दोषरहित सतह की गारंटी देता है।

उन्नत नियंत्रण और स्वचालन

एक पीएलसी प्रणाली तंत्रिका केंद्र के रूप में कार्य करती है। यह सभी मशीन कार्यों को एकीकृत करता है:

सिंक्रोनाइज़ेशन: यह डिकॉयलर, फॉर्मिंग ड्राइव और कट-ऑफ के सटीक, एक साथ संचालन को व्यवस्थित करता है प्रणाली.

रेसिपी प्रबंधन: यह सिस्टम सैकड़ों प्रोफ़ाइलों के लिए सेटिंग्स संग्रहीत करता है। यह जटिल सेटअप को सरल बनाता है, अनुमति देता है ऑपरेटर केवल एक बटन से नौकरियां बदल सकेंगे।

डायग्नोस्टिक मॉनिटरिंग: यह लगातार मोटर लोड, तेल दबाव और तापमान की जांच करता है। यह अलर्ट प्रदान करता है और मदद करता है क्षति को रोकें.

उत्पादन ट्रैकिंग: यह उत्पादन मीटर, टुकड़ों की संख्या और दक्षता रिपोर्ट जैसे डेटा को रिकॉर्ड करता है।

मजबूत मशीन संरचना

लगातार सीधी, सटीक प्रोफ़ाइल बनाने के लिए, डिज़ाइन को कंपन और विक्षेपण को कम करना चाहिए। ये है एक आधार द्वारा प्राप्त किया गया और भारी वेल्डेड, हेवी-ड्यूटी स्टील प्लेटों से निर्मित खड़ा है - एक गैर-परक्राम्य नींव जो उच्च बलों को संभालने और वर्षों तक सही रोल संरेखण बनाए रखने की कठोरता प्रदान करता है।

अनुकूलन और मापनीयता

इन इंजीनियरिंग स्टील पैडल रोल बनाने वाली मशीनों को विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सकता है। यह लचीला मंच है डिज़ाइन द्वारा मॉड्यूलर। आप प्रमुख मॉड्यूल का चयन करके इसका कॉन्फ़िगरेशन निर्धारित करते हैं: स्टेशन बनाना, छिद्रण शक्ति, स्टैकिंग सिस्टम, और सहायक एकीकरण।

स्थायित्व और आसान रखरखाव

विश्वसनीय 24/7 संचालन के लिए इंजीनियर की गई, ये मशीनें सहने के लिए बनाई गई हैं। उनकी दीर्घायु शीर्ष स्तर द्वारा सुनिश्चित की जाती है अंतर्राष्ट्रीय घटक और एक केंद्रीकृत स्वचालित स्नेहन प्रणाली, जो टूट-फूट को कम करने के लिए मिलकर काम करती है रखरखाव डाउनटाइम कम करें।
